KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Soket Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

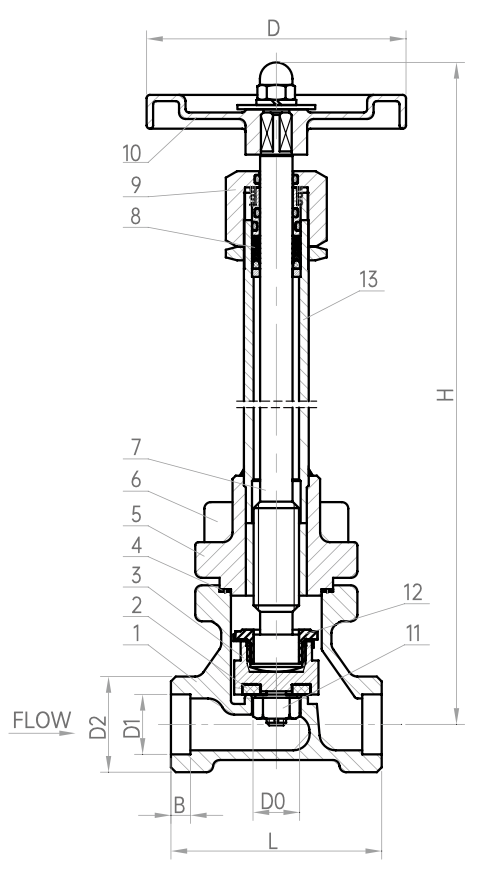

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Başlık Cıvatası | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | |||
| 5 | Başlık | S30408 | 10 | Çevirme Kolu | Y102 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | L | D | D0 | D1 | D2 | B | |
| DJ-10 | 210 | 204 | 60 | Ø65 | Ø13 | Ø14.5 | Ø24 | 6 |
| DJ-15 | 253 | 244 | 65 | Ø80 | Ø15 | Ø18.5 | Ø29.5 | 6 |
| DJ-20 | 257 | 246 | 80 | Ø80 | Ø20 | Ø25.5 | Ø36 | 8 |
| DJ-25 | 288 | 274.5 | 90 | Ø100 | Ø25 | Ø32.5 | Ø43.5 | 8 |
| DJ-32 | 298 | 283.5 | 105 | Ø100 | Ø32 | Ø38.5 | Ø53 | 8 |
| DJ-40 | 365.5 | 348 | 120 | Ø125 | Ø40 | Ø45.5 | Ø62 | 8 |
| DJ-50 | 374.5 | 353.5 | 140 | Ø140 | Ø50 | Ø57.5 | Ø72 | 10 |
| DJ-15P | 173 | 160 | 65 | Ø80 | Ø15 | Ø18.5 | Ø29.5 | 6 |
| DJ-20P | 232 | 221 | 80 | Ø80 | Ø20 | Ø25.5 | Ø36 | 8 |
| DJ-25P | 238 | 224.5 | 90 | Ø100 | Ø25 | Ø32.5 | Ø43.5 | 8 |
| DJ-10 (G) | 221 | 215 | 60 | Ø65 | Ø13 | Ø17.8 | Ø24 | 6 |
| DJ-15 (G) | 257 | 248 | 65 | Ø80 | Ø15 | Ø22.2 | Ø29.5 | 6 |
| DJ-20 (G) | 263 | 254 | 80 | Ø80 | Ø20 | Ø27.7 | Ø36 | 8 |
| DJ-25 (G) | 295 | 282 | 90 | Ø100 | Ø25 | Ø34.5 | Ø43.5 | 8 |
| DJ-32 (G) | 305.5 | 291 | 105 | Ø100 | Ø32 | Ø43.2 | Ø53 | 8 |
| DJ-40 (G) | 373.5 | 356 | 120 | Ø125 | Ø40 | Ø49 | Ø62 | 8 |
| DJ-50 (G) | 384.5 | 361.5 | 140 | Ø140 | Ø50 | Ø61.1 | Ø72 | 10 |
