KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Alın Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

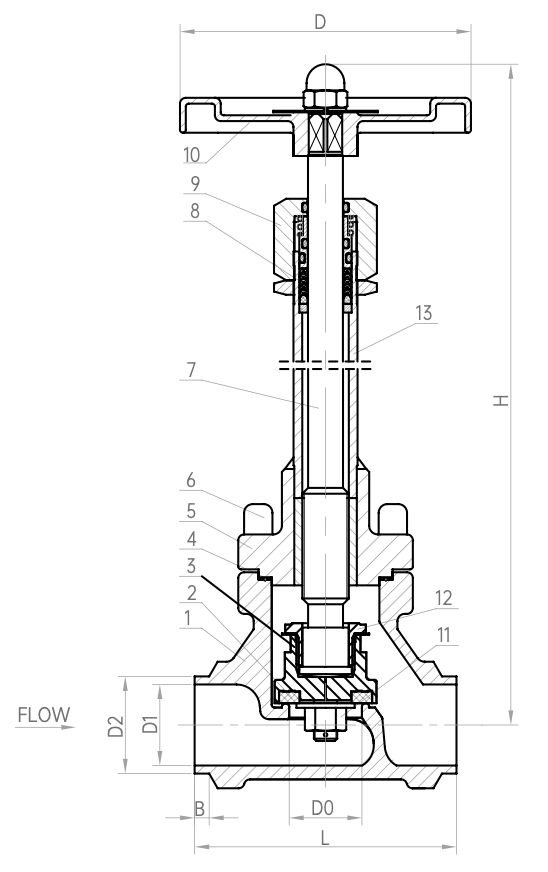

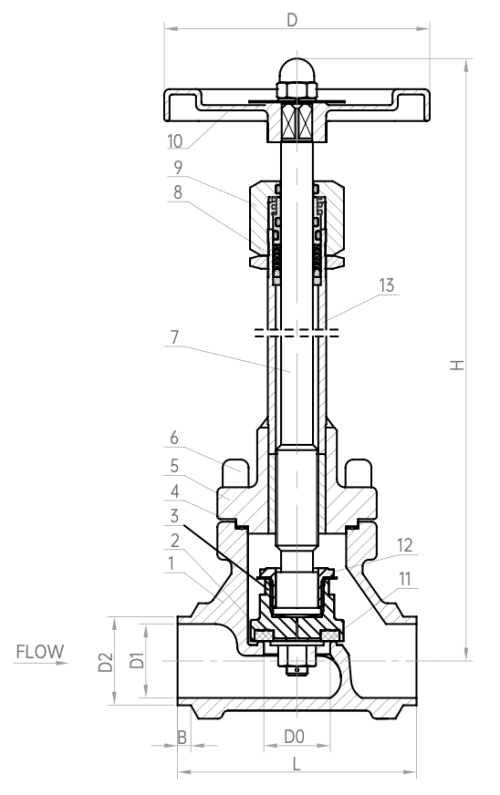

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Başlık Cıvatası | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | |||
| 5 | Başlık | S30408 | 10 | Çevirme Kolu | Y102 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | L | D | D0 | D1 | D2 | B | |
| DJ-10A | 221 | 215 | 60 | Ø65 | Ø13 | Ø13 | Ø17 | 4 |
| DJ-15A | 257 | 248 | 65 | Ø80 | Ø15 | Ø17.08 | Ø21.3 | 5 |
| DJ-20A | 263 | 254 | 80 | Ø80 | Ø20 | Ø22.48 | Ø26.7 | 5 |
| DJ-25A | 295 | 282 | 90 | Ø100 | Ø25 | Ø27.9 | Ø33.4 | 5 |
| DJ-32A | 305.5 | 291 | 105 | Ø100 | Ø32 | Ø36 | Ø42.2 | 5 |
| DJ-40A | 373.5 | 356 | 120 | Ø125 | Ø40 | Ø43 | Ø48.3 | 5 |
| DJ-50A | 384.5 | 361.5 | 140 | Ø140 | Ø50 | Ø55 | Ø60.3 | 5 |
| DJ-15K | 257 | 248 | 65 | Ø80 | Ø15 | Ø14 | Ø18 | 5 |
| DJ-20K | 263 | 254 | 80 | Ø80 | Ø20 | Ø20 | Ø25 | 5 |
| DJ-25K | 295 | 282 | 90 | Ø100 | Ø25 | Ø27 | Ø32 | 5 |
| DJ-32K | 305.5 | 291 | 105 | Ø100 | Ø32 | Ø32 | Ø38 | 5 |
| DJ-40K | 373.5 | 356 | 120 | Ø125 | Ø40 | Ø39 | Ø45 | 5 |
| DJ-50K | 384.5 | 361.5 | 140 | Ø140 | Ø50 | Ø51 | Ø57 | 5 |
