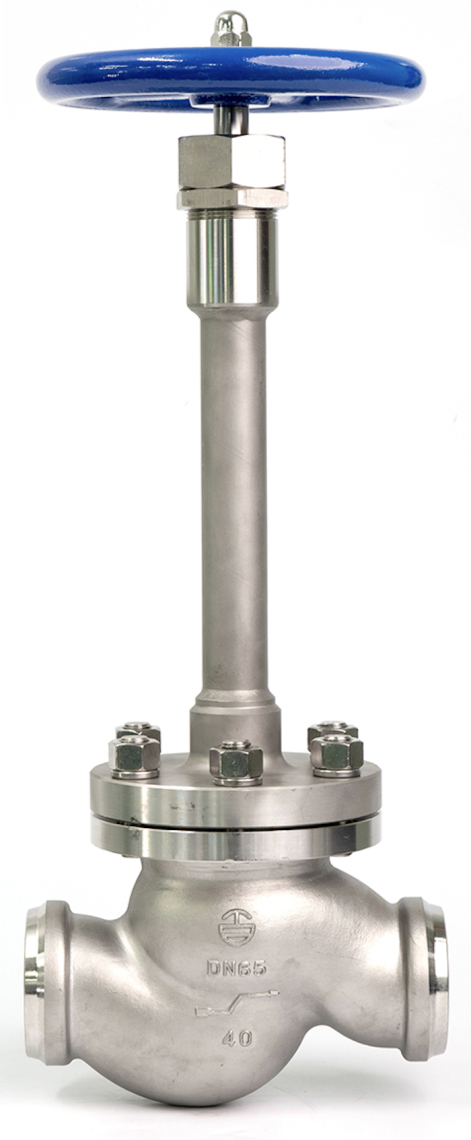

KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Soket Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

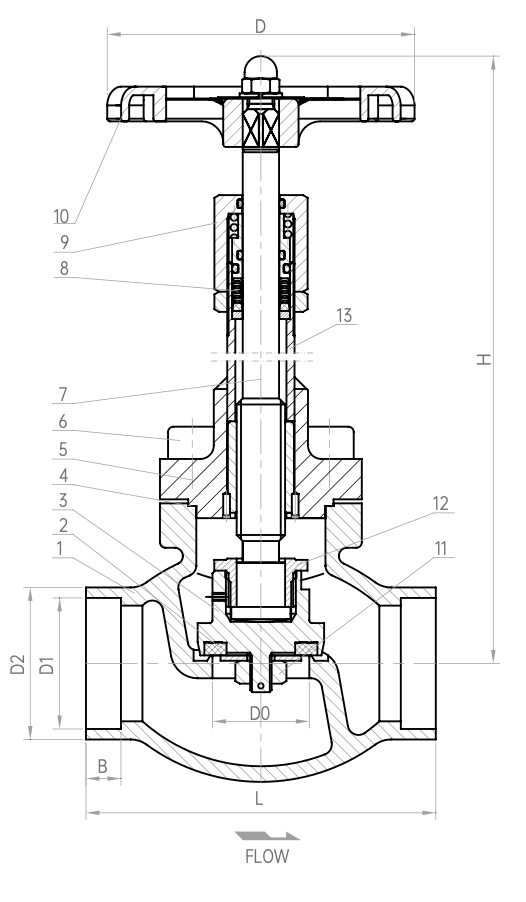

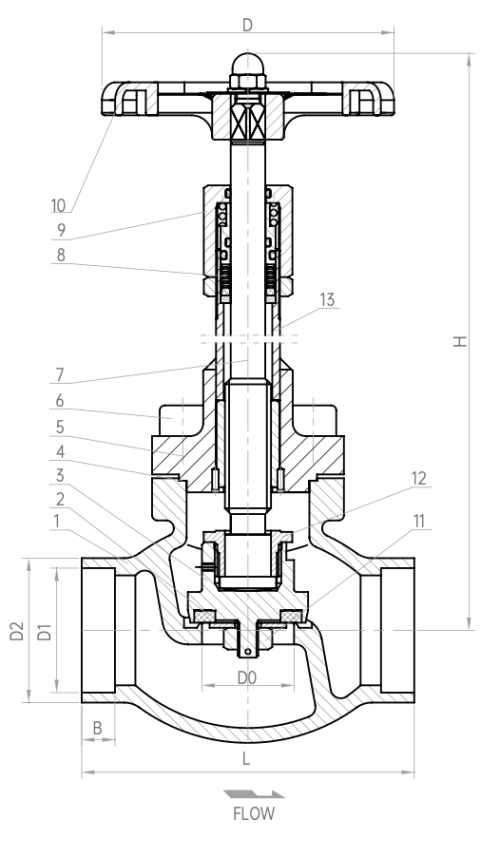

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Başlık Cıvatası | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | |||
| 5 | Başlık | S30408 | 10 | Çevirme Kolu | Y102 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | L | D | D0 | D1 | D2 | B | |
| DJ-10.005 | 275.5 | 266 | 70 | Ø80 | Ø12 | Ø14.5 | Ø24 | 6 |
| DJ-15.005 | 275.5 | 266 | 85 | Ø80 | Ø15 | Ø18.5 | Ø30 | 10 |
| DJ-20.005 | 280 | 270 | 100 | Ø125 | Ø20 | Ø25.5 | Ø35.5 | 13 |
| DJ-25.005 | 281.5 | 270 | 115 | Ø125 | Ø25 | Ø32.5 | Ø42 | 13 |
| DJ-40.005 | 277 | 260 | 130 | Ø125 | Ø36 | Ø45.5 | Ø56.5 | 13 |
| DJ-50.005 | 278 | 266 | 155 | Ø125 | Ø45 | Ø57.5 | Ø70 | 16 |
| DJ-10Y.005 | 275.5 | 266 | 70 | Ø80 | Ø12 | Ø17.8 | Ø24 | 6 |
| DJ-15Y.005 | 275.5 | 266 | 85 | Ø80 | Ø15 | Ø22.2 | Ø30 | 10 |
| DJ-20Y.005 | 280 | 270 | 100 | Ø125 | Ø20 | Ø27.7 | Ø35.5 | 13 |
| DJ-25Y.005 | 281.5 | 270 | 115 | Ø125 | Ø25 | Ø34.5 | Ø42 | 13 |
| DJ-40Y.005 | 277 | 260 | 130 | Ø125 | Ø36 | Ø49 | Ø56.5 | 13 |
| DJ-50Y.005 | 278 | 266 | 155 | Ø125 | Ø45 | Ø61.1 | Ø70 | 16 |
