KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10~Ø40 |
| Dizayn Sıcaklığı：-40℃ ~+80℃ |
| Akışkan: NG, O2, N2, LAr, CO2 |
| Bağlantı Şekli: Dişli Bağlantı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

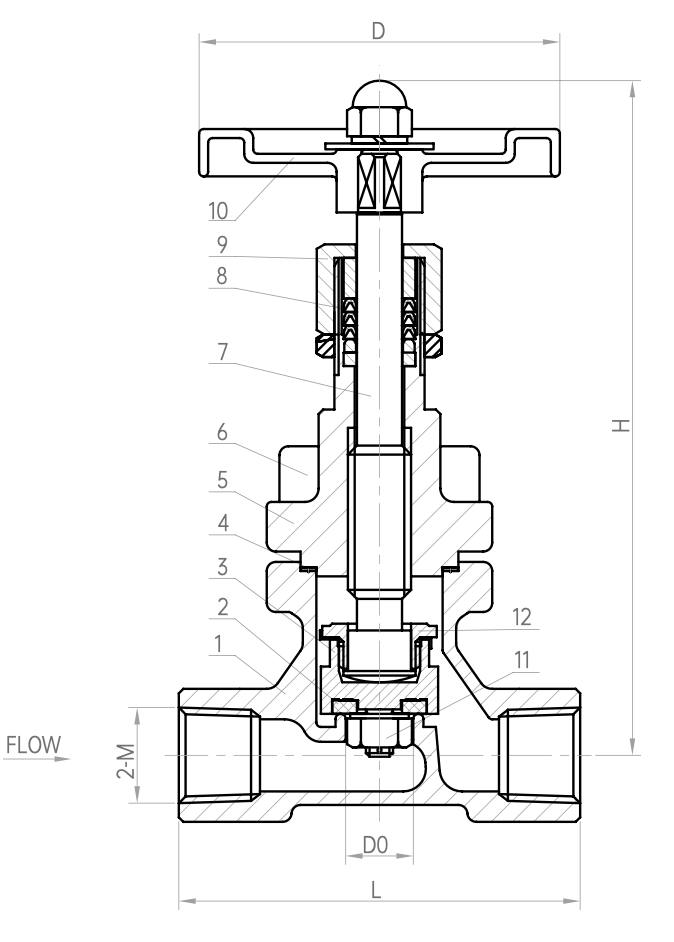

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Başlık Cıvatası | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | |||
| 5 | Başlık | S30408 | 10 | Çevirme Kolu | HT200 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||
|---|---|---|---|---|---|---|
| H Açık | H Kapalı | L | D | D0 | M | |
| DJ-10NPT | 131 | 125 | 60 | Ø65 | Ø13 | NPT 3/8 |
| DJ-15NPT | 150 | 141 | 97 | Ø65 | Ø15 | NPT 1/2 |
| DJ-20NPT | 158 | 147 | 112 | Ø80 | Ø20 | NPT 3/4 |
| DJ-25NPT | 180 | 167 | 130 | Ø90 | Ø25 | NPT 1 |
| DJ-40NPT | 230.5 | 213 | 176 | Ø125 | Ø40 | NPT 1 1/2 |
