KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø65~Ø100 |
| Dizayn Sıcaklığı：-40℃ ~+80℃ |
| Akışkan: NG, O2, N2, Ar, CO2 |
| Bağlantı Şekli: Alın Kaynaklı |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

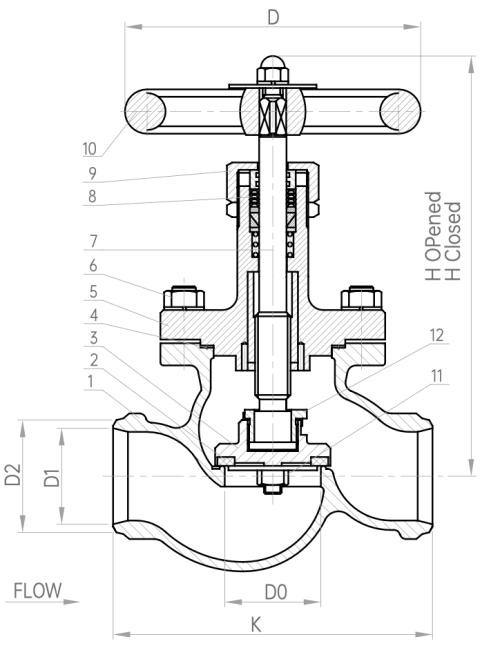

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 5 | Başlık | S30408 | 9 | Boğaz Somunu | S30408 |
| 2 | Disk Contası | PCTFE | 6 | Başlık Cıvatası | S30408 | 10 | Çevirme Kolu | HT200 |
| 3 | Disk | S30408 | 7 | Hareketli Mil | S30408 | 11 | Somun | S30408 |
| 4 | Yatak Contası | RPTFE | 8 | Boğaz Contası | PTFE | 12 | Bağlantı Somunu | S30408 |
| Model No | Özellikler & Ölçüler (mm) | ||||||
|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | K | D | D0 | D1 | D2 | |
| DJ-65G1 | 275 | 250 | 216 | Ø200 | Ø65 | Ø70 | Ø76 |
| DJ-80G1 | 316 | 288 | 241 | Ø250 | Ø80 | Ø81 | Ø89 |
| DJ-100G1 | 346 | 313 | 292 | Ø315 | Ø100 | Ø100 | Ø108 |
| DJ-100GC1 | 346 | 313 | 275 | Ø315 | Ø100 | Ø106.3 | Ø114.3 |
