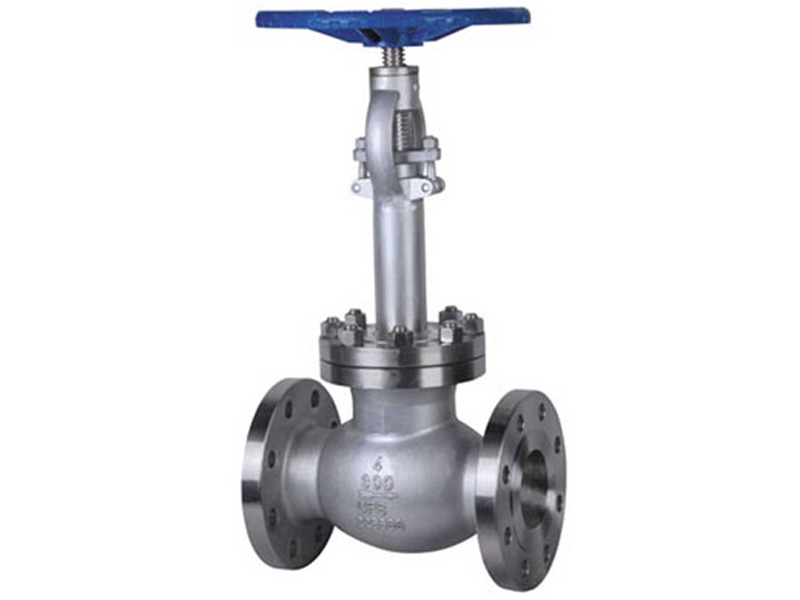

KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Flanşlı Bağlantı PN 40 ve Class 150 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Başlık Cıvatası | S30408 | 10 | Çevirme Kolu | Y102 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 11 | Somun | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 12 | Bağlantı Somunu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | 13 | Bağlantı Borusu | S30408 |
| 5 | Başlık | S30408 | ||||||

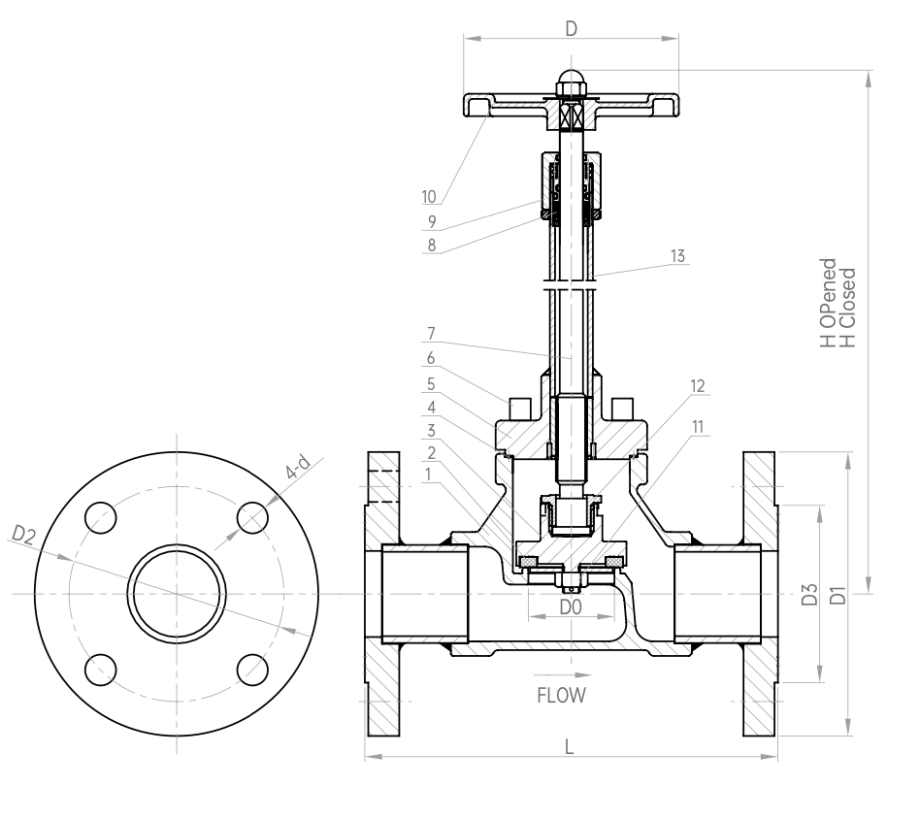

| Model No | Özellikler & Ölçüler (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | L | D | D0 | D1 | D2 | D3 | d | |
| DJ-15F | 257 | 248 | 129 | Ø80 | Ø15 | Ø95 | Ø65 | Ø45 | Ø14 |
| DJ-20F | 263 | 254 | 154 | Ø80 | Ø20 | Ø105 | Ø75 | Ø58 | Ø14 |
| DJ-25F | 295 | 282 | 166 | Ø100 | Ø25 | Ø115 | Ø85 | Ø68 | Ø14 |
| DJ-32F | 305.5 | 291 | 185 | Ø100 | Ø32 | Ø140 | Ø100 | Ø78 | Ø18 |
| DJ-40F | 373.5 | 356 | 214 | Ø125 | Ø40 | Ø150 | Ø110 | Ø88 | Ø18 |
| DJ-50F | 384.5 | 361.5 | 240 | Ø140 | Ø50 | Ø165 | Ø125 | Ø102 | Ø18 |
| DJ-15FY | 257 | 248 | 129 | Ø80 | Ø15 | Ø90 | Ø60.3 | Ø34.9 | Ø16 |
| DJ-20FY | 263 | 254 | 154 | Ø80 | Ø20 | Ø100 | Ø69.9 | Ø42.9 | Ø16 |
| DJ-25FY | 295 | 282 | 166 | Ø100 | Ø25 | Ø110 | Ø79.4 | Ø50.8 | Ø16 |
| DJ-32FY | 305.5 | 291 | 185 | Ø100 | Ø32 | Ø115 | Ø88.9 | Ø63.5 | Ø16 |
| DJ-40FY | 373.5 | 356 | 214 | Ø125 | Ø40 | Ø125 | Ø98.4 | Ø73 | Ø16 |
| DJ-50FY | 384.5 | 361.5 | 240 | Ø140 | Ø50 | Ø150 | Ø127.7 | Ø92.1 | Ø18 |
