KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø65~Ø100 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Flanşlı Bağlantı PN 40 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

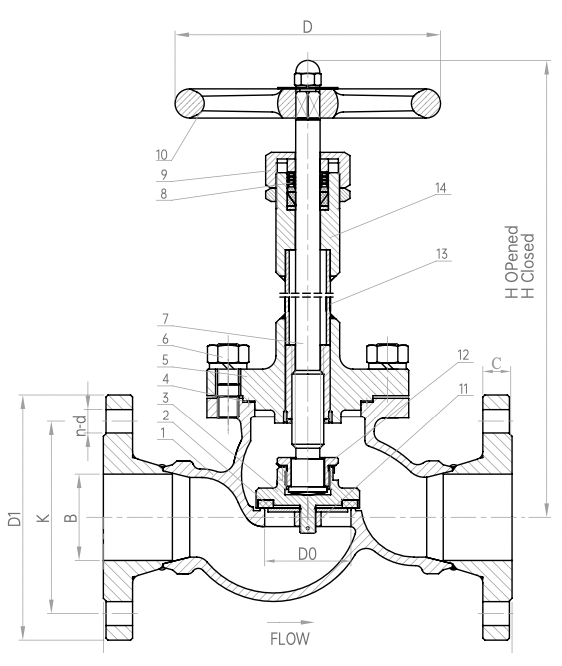

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Gövde | CF8 | 6 | Somun | S30408 | 11 | Somun | S30408 |
| 2 | Disk Contası | PCTFE | 7 | Hareketli Mil | S30408 | 12 | Bağlantı Somunu | S30408 |
| 3 | Disk | S30408 | 8 | Boğaz Contası | PTFE | 13 | Bağlantı Borusu | S30408 |
| 4 | Yatak Contası | RPTFE | 9 | Boğaz Somunu | S30408 | 14 | Boğaz Contası | S30408 |
| 5 | Başlık | S30408 | 10 | Çevirme Kolu | Y102 | |||
| Model No. | Özellikler & Ölçüler (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | D0 | L | D | K | D1 | C | n-d | B | |
| DJ-65F | 520 | 495 | Ø65 | 308 | Ø200 | Ø145 | Ø185 | 22 | 8-Ø18 | 65 |
| DJ-80F | 549 | 522 | Ø80 | 345 | Ø250 | Ø160 | Ø200 | 24 | 8-Ø18 | 80 |
| DJ-100F | 634 | 601 | Ø100 | 410 | Ø315 | Ø190 | Ø235 | 24 | 8-Ø22 | 100 |
