Özellikler |
---|
PN:4.0 MPa |
DN: Ø10 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

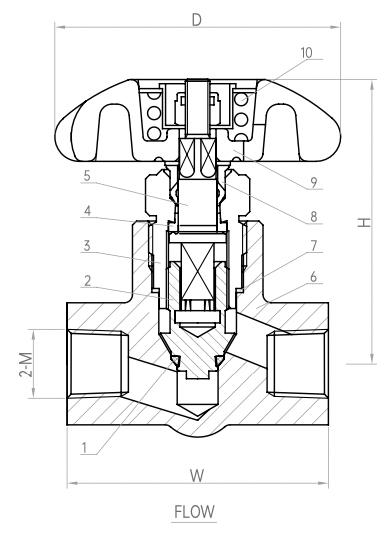

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Yatak Contası | PCTFE | 5 | Hareketli Mil | C36000 | 9 | Çevirme Kolu | ZL102 |
2 | Gate | C36000 | 6 | Gövde | C37700 | 10 | Yay | S30210 |
3 | Boğaz Somunu | C36000 | 7 | Rondela | T2 | |||
4 | Rondela | PTFE | 8 | Boğaz Somunu | C36000 |
Model No | Özellikler & Ölçüler (mm) | ||||
---|---|---|---|---|---|
D | H | W | M | Cv | |
DJ-10P.02.01 | Ø70 | 70 | 64 | NPT 1/4 | 0.99 |
DJ-10P.02.02 | Ø70 | 70 | 64 | NPT 3/8 | 1.76 |
DJ-10P.02.03 | Ø70 | 70 | 64 | NPT 1/2 | 1.79 |
