Özellikler |
---|
PN:4.0 MPa |
DN: Ø10 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |

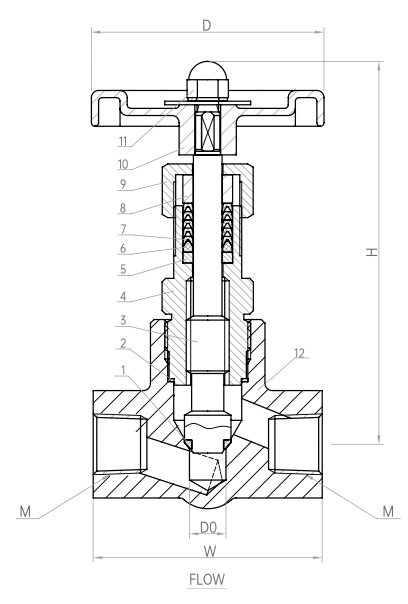

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Yatak Contası | PCTFE | 5 | Rondela | C36000 | 9 | Boğaz Somunu | C36000 |
2 | Rondela | T2 | 6 | Üst Yatak Contası | PTFE | 10 | Çevirme Kolu | Y102 |
3 | Hareketli Mil | C36000 | 7 | Boğaz Contası | PTFE | 11 | Cap Somunu | S30408 |
4 | Boğaz Somunu | C36000 | 8 | Boğaz Somunu | C36000 | 12 | Gövde | C37700 |
Model No | Özellikler & Ölçüler (mm) | |||||
---|---|---|---|---|---|---|
D | H | W | D0 | M | Cv | |
DJ-10P.22.01 | Ø65 | 106 | 64 | 10 | NPT 1/4 | 0.70 |
DJ-10P.22.02 | Ø65 | 106 | 64 | 10 | NPT 3/8 | 1.10 |
DJ-10P.22.03 | Ø65 | 106 | 64 | 10 | NPT 1/2 | 1.10 |
