Özellikler |
---|
PN:6.3 MPa |
DN: Ø65~Ø100 |
Dizayn Sıcaklığı:-40℃ ~+80℃ |
Akışkan: NG, O2, N2, Ar, CO2 |
Bağlantı Şekli: Alın Kaynaklı |

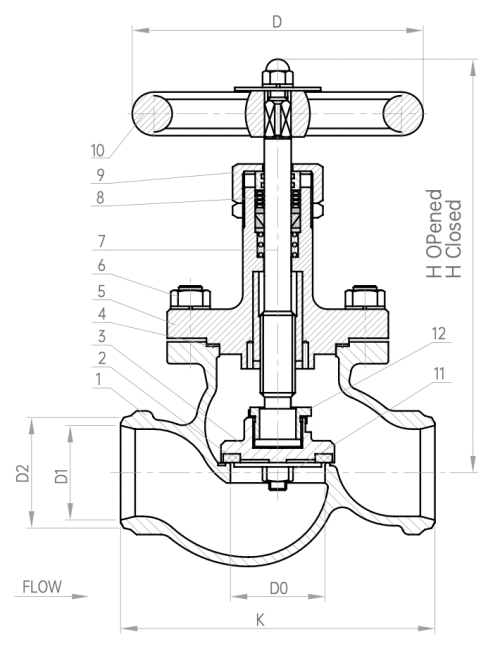

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Gövde | CF8 | 5 | Başlık | S30408 | 9 | Boğaz Somunu | S30408 |
2 | Disk Contası | PCTFE | 6 | Başlık Cıvatası | S30408 | 10 | Çevirme Kolu | HT200 |
3 | Disk | S30408 | 7 | Hareketli Mil | S30408 | 11 | Somun | S30408 |
4 | Yatak Contası | RPTFE | 8 | Boğaz Contası | PTFE | 12 | Bağlantı Somunu | S30408 |
Model No | Özellikler & Ölçüler (mm) | ||||||
---|---|---|---|---|---|---|---|
H Açık | H Kapalı | K | D | D0 | D1 | D2 | |
DJ-65G1 | 275 | 250 | 216 | Ø200 | Ø65 | Ø70 | Ø76 |
DJ-80G1 | 316 | 288 | 241 | Ø250 | Ø80 | Ø81 | Ø89 |
DJ-100G1 | 346 | 313 | 292 | Ø315 | Ø100 | Ø100 | Ø108 |
DJ-100GC1 | 346 | 313 | 275 | Ø315 | Ø100 | Ø106.3 | Ø114.3 |
