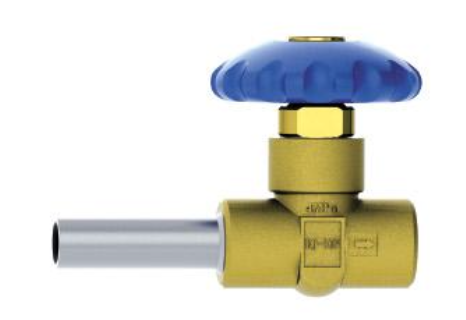

KRİYOJENİK GLOB VALVE-KISA TİP
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10 |
| Dizayn Sıcaklığı：-196℃ ~+85℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, ECE R110 tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110

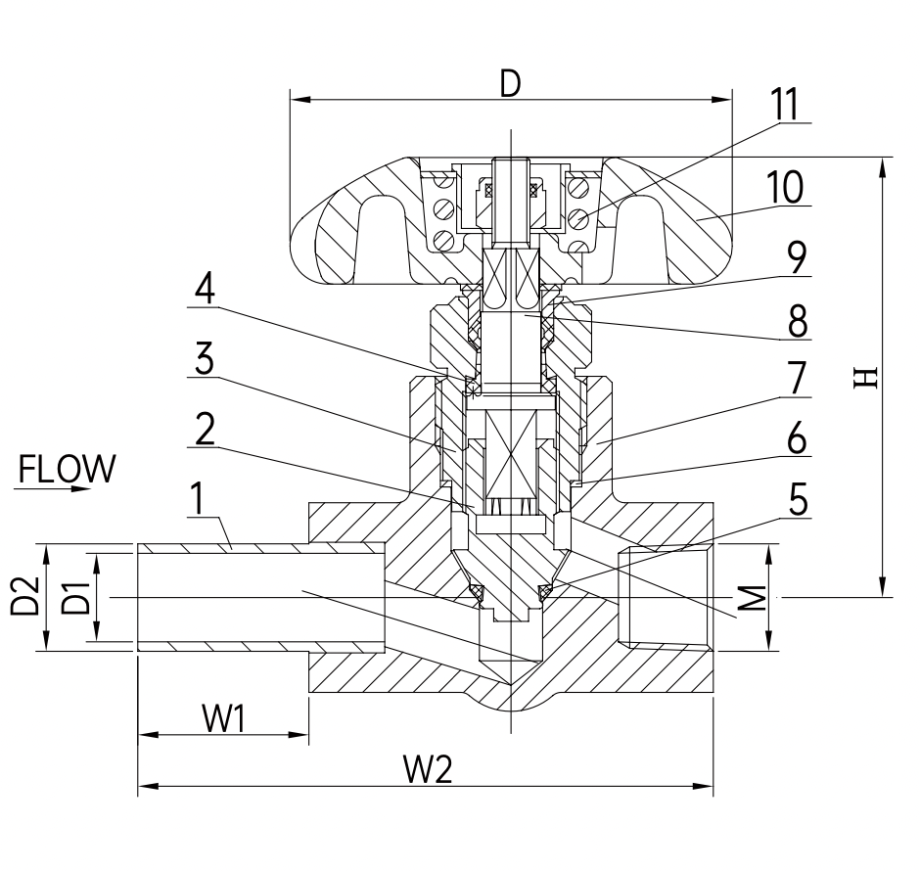

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Boru | S30408 | 5 | Yatak Contası | PCTFE | 9 | Boğaz Somunu | HPb59-1 |
| 2 | Gate | HPb59-1 | 6 | Rondela | T2 | 10 | Çevirme Kolu | ZL10 |
| 3 | Boğaz Somunu | HPb59-1 | 7 | Gövde | HPb59-1 | 11 | Yay | S30210 |
| 4 | Rondela | PTFE | 8 | Hareketli Mil | HPb59-1 | |||
| Model No. | Özellikler & Ölçüler (mm) | Ağırlık(kg) | ||||||
|---|---|---|---|---|---|---|---|---|
| D | H | W1 | W2 | M | D1 | D2 | ||
| DJ-10P | Ø70 | 69 | 50 | 113.5 | NPT3/8 | Ø13 | Ø17 | 0.64 |
| DJ-10P1 | Ø70 | 69 | 87 | 150.5 | NPT3/8 | Ø13 | Ø17 | 0.67 |
| DJ-10P2 | Ø70 | 69 | 27 | 90.5 | NPT3/8 | Ø13 | Ø17 | 0.61 |
| DJ-10P7 | Ø70 | 69 | 200 | 263.5 | NPT3/8 | Ø13 | Ø17 | 0.80 |
| DJ-10P8 | Ø70 | 69 | 60 | 123.5 | NPT3/8 | Ø13 | Ø17 | 0.65 |
| DJ-10P11 | Ø70 | 69 | 30 | 93.5 | NPT3/8 | Ø13 | Ø17 | 0.61 |
| DJ-10P12 | Ø70 | 69 | 70 | 133.5 | NPT3/8 | Ø13 | Ø17 | 0.62 |
| DJ-10P13 | Ø70 | 69 | 54 | 117.5 | NPT3/8 | Ø13 | Ø17 | 0.64 |
| DJ-10P23 | Ø70 | 69 | 100 | 164 | NPT1/2 | Ø13 | Ø17 | 0.65 |
| DJ-10P24 | Ø70 | 69 | 100 | 164 | NPT3/8 | Ø13 | Ø17 | 0.65 |
| DJ-10P28 | Ø70 | 69 | 80 | 144 | NPT 3/8 | Ø13 | Ø17 | 0.68 |
| DJ-10P29 | Ø70 | 69 | 55 | 119 | NPT 3/8 | Ø13 | Ø17 | 0.60 |
| DJ-10P33 | Ø70 | 69 | 20 | 83.5 | NPT3/8 | Ø13 | Ø17 | 0.64 |
| DJ-10P34 | Ø70 | 69 | 28 | 91.5 | NPT3/8 | Ø13 | Ø17 | 0.67 |
| DJ-10P35 | Ø70 | 69 | 50 | 113.5 | NPT3/8 | Ø13 | Ø17 | 0.61 |
| DJ-10P36 | Ø70 | 69 | 70 | 133.5 | NPT3/8 | Ø13 | Ø17 | 0.80 |
| DJ-10P53 | Ø70 | 69 | 150 | 213.5 | NPT3/8 | Ø13 | Ø17 | 0.75 |
