KRİYOJENİK HAT EMNİYET VALFİ PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø8 |
| Dizayn Sıcaklığı：-196℃ ~+85℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Debi Katsayısı: 0.3 |
Bu ürün CE, EAC, TS, ECE R110 tarafından sertifikalandırılmıştır.
Standartlar: EN 13648:2008, TR CU 032/2013, GB/T 29026, ECE R110
Standartlar: EN 13648:2008, TR CU 032/2013, GB/T 29026, ECE R110

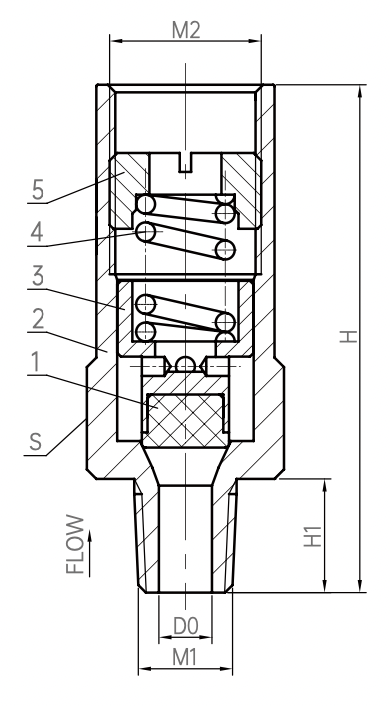

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Yatak Contası | PFA | 3 | Gate | HPb59-1 | 5 | Ayar Somunu | HPb59-1 |
| 2 | Gövde | HPb59-1 | 4 | Yay | S30210 | |||
| Model No | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | |||||
|---|---|---|---|---|---|---|---|
| H | H1 | D0 | S | M1 | M2 | ||
| DA-08F | 70 | 15 | Ø7 | 24 | NPT 1/4 | 3/4-20UNEF | 0.4 ～ 1.0 |
| DA-08F1 | 70 | 15 | Ø7 | 24 | NPT 1/4 | 3/4-20UNEF | 1.01 ～ 1.76 |
| DA-08F2 | 70 | 15 | Ø7 | 24 | NPT 1/4 | 3/4-20UNEF | 1.77 ～ 2.4 |
| DA-08F3 | 70 | 15 | Ø7 | 24 | NPT 1/4 | 3/4-20UNEF | 2.41 ～ 2.76 |
| DA-08F5 | 70 | 15 | Ø7 | 24 | NPT 1/4 | 3/4-20UNEF | 2.77 ～ 4.0 |
