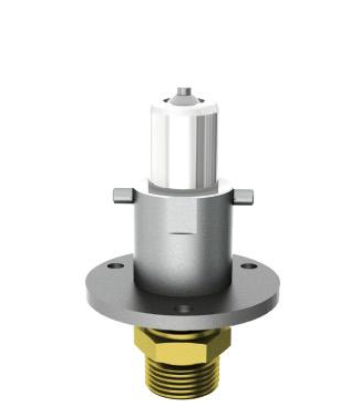

KRİYOJENİK TAHLİYE AĞZI
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10 |
| Dizayn Sıcaklığı：-196℃ ~+85℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün CE, EAC, TS, ECE R110 tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110
Standartlar: EN1626:2008, TR CU 032/2013, ECE R110

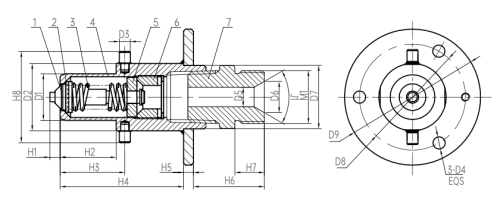

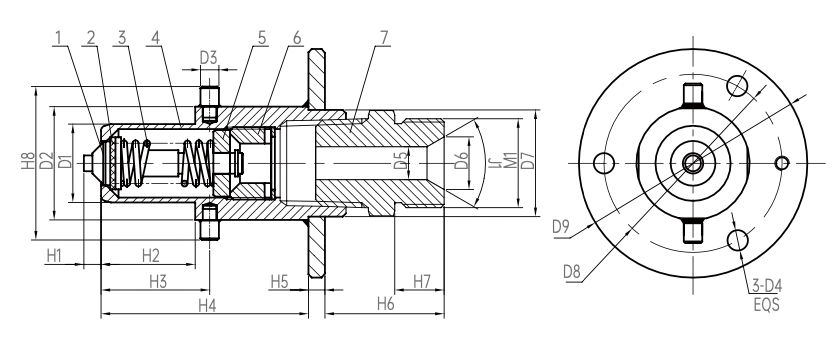

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Disk | S30408 | 4 | Body Assembly | S30408 | 7 | Bağlantı | HPb59-1 |
| 2 | Yatak Contası | PTFE+MoS2 | 5 | Yay Yatağı | S30408 | |||
| 3 | Yay | S30210 | 6 | Boğaz Somunu | S30408 | |||
| Model No. | Özellikler & Ölçüler (mm) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | J1 | M1 | |
| DHK-10 | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø14 | Ø24 | Ø32.5 | Ø54 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 90° | M27x2 |
| DHK-10A | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø10 | Ø18 | Ø32.5 | Ø52 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 90° | M22x1.5 |
| DHK-10C | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø10 | Ø16 | Ø32.5 | Ø54 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 60° | M20x1.5 |
| DHK-10C1 | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø10 | Ø15.5 | Ø32.5 | Ø54 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 90° | M18x1.5 |
| DHK-10C3 | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø10 | Ø16 | Ø32.5 | Ø54 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 90° | M20x1.5 |
| DHK-10E | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø10 | Ø18 | Ø32.5 | Ø54 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 90° | M22x1.5 |
| DHK-10E1 | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø10 | Ø18 | Ø32.5 | Ø52 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 60° | M22x1.5 |
| DHK-10H1 | Ø23.8 | Ø34.5 | Ø5.5 | Ø6.2 | Ø10 | Ø16 | Ø32.5 | Ø54 | Ø68 | 5 | 28.5 | 33 | 63 | 5 | 36 | 15 | 46.5 | 60° | M27x2 |
