KRİYOJENİK TANK EMNİYET VALFİ PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Debi Katsayısı: 0.66 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN13648:2008, TR CU 032/2013, GB/T 29026
Standartlar: EN13648:2008, TR CU 032/2013, GB/T 29026

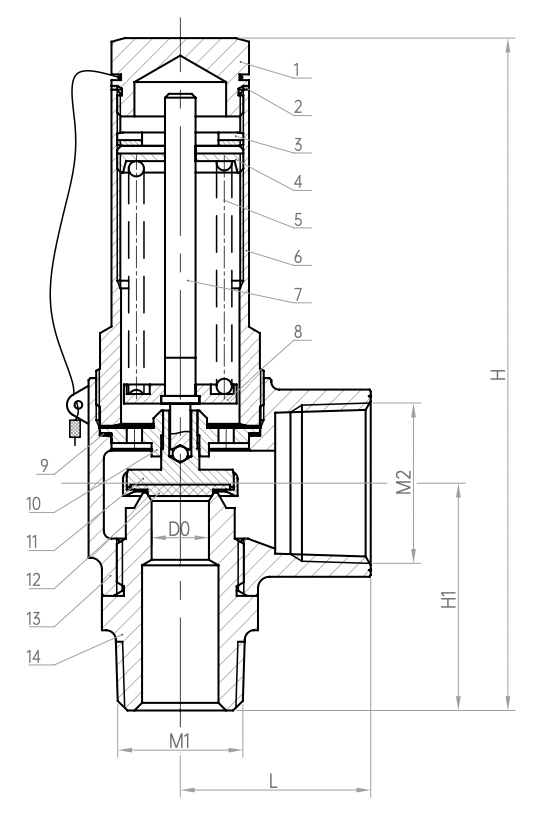

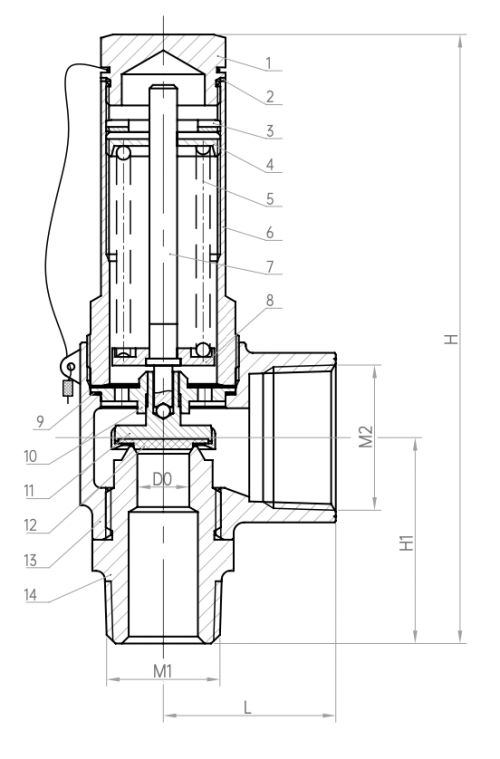

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Körleme Kapağı | HPb59-1 | 6 | Başlık | CF8 | 11 | Disk | HPb59-1 |
| 2 | Üst Yatak Contası | T2 | 7 | Hareketli Mil | HPb59-1 | 12 | Yatak Contası | PTFE+C |
| 3 | Kilitleme Somunu | HPb59 | 8 | Yay Alt Kapağı | HPb59-1 | 13 | Gövde | CF8 |
| 4 | Ayar Somunu | HPb59 | 9 | Sızdırmazlık Contası | T2 | 14 | Valf Yatağı | HPb59-1 |
| 5 | Yay | S30210 | 10 | Boğaz Somunu | HPb59-1 | |||
| Model No | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | ||||||
|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | H3 | M1 | M2 | DN | ||
| DA22F-40P(15B) | 154.5 | 49.5 | Ø10.5 | 42.5 | NPT 1/2 | NPT 1 | Ø15 | 0.4 ～ 1.59 |
| DA22F-40P(15B1) | 1.60 ～ 2.7 | |||||||
| DA22F-40P(15B2) | 2.71 ～ 3.5 | |||||||
| DA22F-40P(20B) | 157 | 52 | Ø10.5 | 42.5 | NPT 3/4 | NPT 1 | Ø20 | 0.4 ～ 1.59 |
| DA22F-40P(20B1) | 1.60 ～ 2.7 | |||||||
| DA22F-40P(20B2) | 2.71 ～ 3.5 | |||||||
| DA22F-40P(25B) | 181 | 64.5 | Ø15 | 50 | NPT 1 | NPT 1 1/4 | Ø25 | 0.4 ～ 1.59 |
| DA22F-40P(25B1) | 1.60 ～ 2.7 | |||||||
| DA22F-40P(25B2) | 2.71 ～ 3.5 | |||||||
