Özellikler |
---|
PN:4.0 MPa |
DN: Ø25 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Debi Katsayısı: 0.66 |
Ayar Basıncı:(0.4 ~ 1.59)MPa |

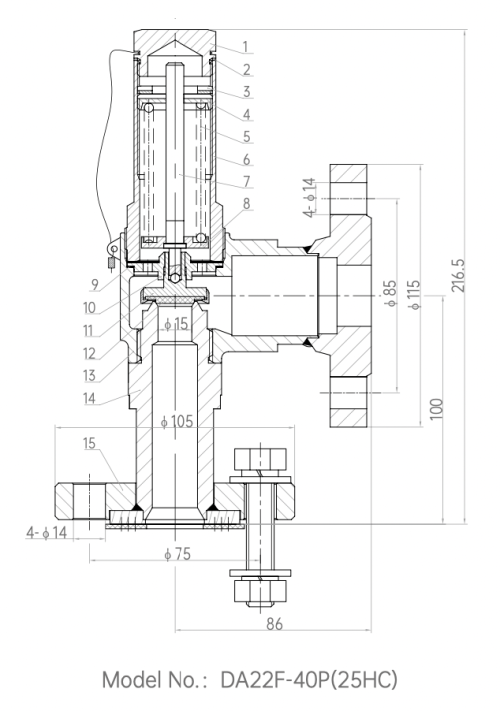

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Körleme Kapağı | HPb59-1 | 6 | Başlık | CF8 | 11 | Disk | HPb59-1 |
2 | Üst Yatak Contası | T2 | 7 | Hareketli Mil | HPb59-1 | 12 | Yatak Contası | PCTFE |
3 | Kilitleme Somunu | HPb59-1 | 8 | Yay Alt Kapağı | HPb59-1 | 13 | Gövde | CF8 |
4 | Ayar Somunu | HPb59-1 | 9 | Sızdırmazlık Contası | T2 | 14 | Valf Yatağı | HPb59-1 |
5 | Yay | S30210 | 10 | Boğaz Somunu | HPb59-1 | 15 | Flanş | S30408 |
