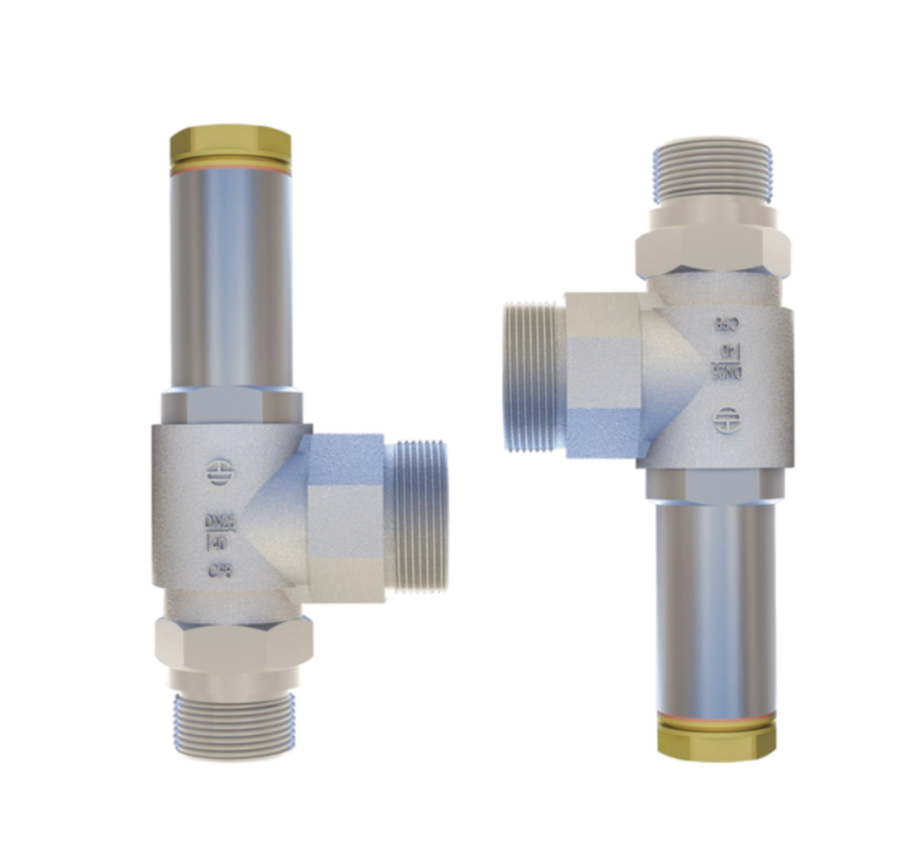

KRİYOJENİK TANK EMNİYET VALFİ PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø40 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Debi Katsayısı: 0.66 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN13648:2008, TR CU 032/2013, GB/T 29026
Standartlar: EN13648:2008, TR CU 032/2013, GB/T 29026

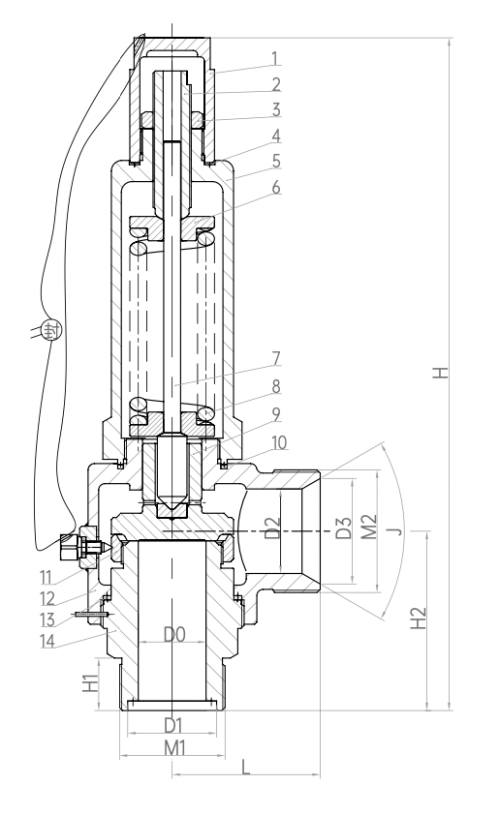

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Kapak | HPb59-1 | 6 | Yay Yatağı | S30408 | 11 | Ayar Ring | HPb59-1 |
| 2 | Ayar Vidası | HPb59-1 | 7 | Ejector Bar | 20Cr13 | 12 | Gövde | S30408 |
| 3 | Kilitleme Somunu | S30408 | 8 | Yay | S30210 | 13 | Sızdırmazlık Contası | T2 |
| 4 | Sızdırmazlık Contası | PTFE | 9 | Disk | S32168 | 14 | Valf Yatağı | S32168 |
| 5 | Başlık | S30408 | 10 | Sızdırmazlık Contası | T2 | |||
| Model No | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | D0 | D1 | D2 | D3 | L | J | M1 | M2 | ||
| DA22Y-40P(40) | 318 | 25 | 85 | Ø32 | Ø42 | Ø40 | Ø50 | 70 | 60° | M50x2 | M58x2 | 1.5 ～ 3.5 |
| DA22Y-40P(40A) | 0.4 ～ 1.49 | |||||||||||
