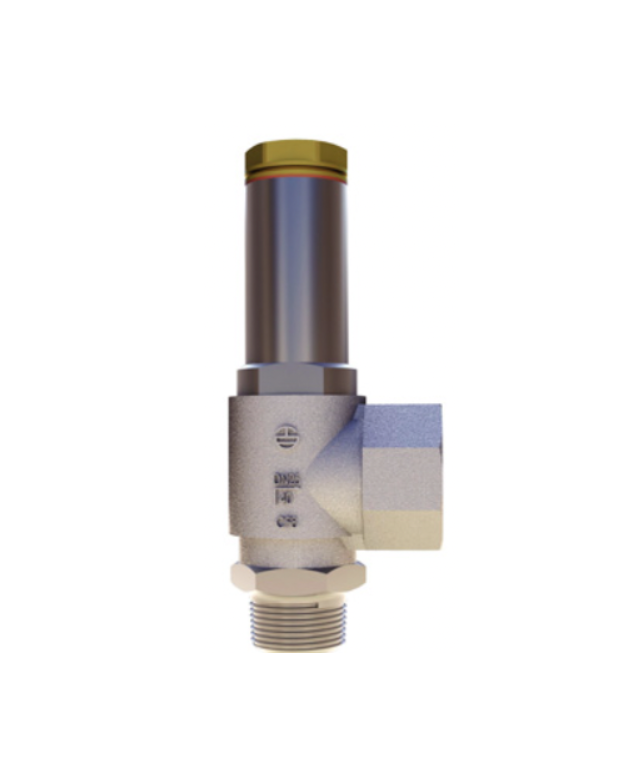

KRİYOJENİK TANK EMNİYET VALFİ PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Debi Katsayısı: 0.66 |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN13648:2008, TR CU 032/2013, GB/T 29026
Standartlar: EN13648:2008, TR CU 032/2013, GB/T 29026

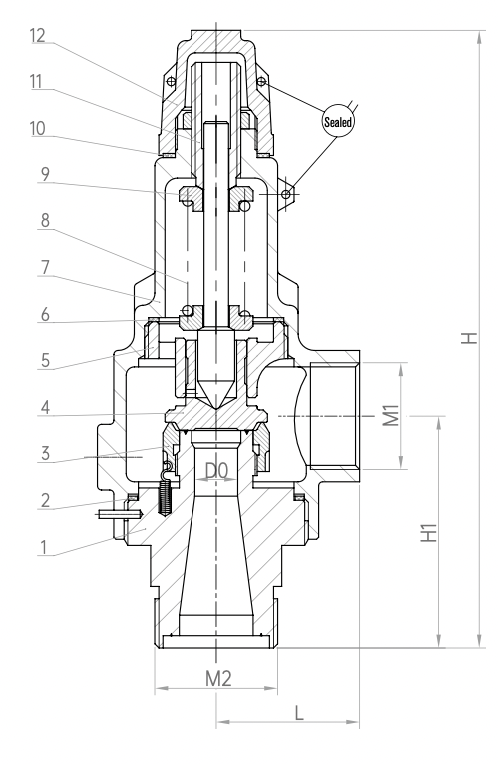

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Valf Yatağı | S30408 | 5 | Mil Muhafazası | CF8 | 9 | Rondela | S30408 |
| 2 | Sızdırmazlık Contası | PTFE | 6 | Yatak Contası | PTFE | 10 | Sızdırmazlık Contası | PTFE |
| 3 | Ayar Ring | CF8 | 7 | Gövde | CF8 | 11 | Ayar Vidası | HPb59-1 |
| 4 | Disk | S30408 | 8 | Yay | S30210 | 12 | Kapak | CF8 |
| Model No | Özellikler & Ölçüler (mm) | Ayar Basıncı (MPa) | ||||||
|---|---|---|---|---|---|---|---|---|
| H | H1 | M1 | M2 | L | D0 | DN | ||
| DAH-10 | 150 | 56 | G3/4 | M30x1.5 | 35 | Ø10 | Ø10 | 0.4 ～ 1.0 |
| DAH-10A1 | 1.0 ～ 2.0 | |||||||
| DAH-10A2 | 2.0 ～ 3.0 | |||||||
| DAH-15 | 150 | 56 | G3/4 | M30x1.5 | 35 | Ø15 | Ø15 | 0.4 ～ 1.0 |
| DAH-15A1 | 1.0 ～ 2.0 | |||||||
| DAH-15A2 | 2.0 ～ 3.0 | |||||||
| DAH-25 | 197 | 69 | G1 1/4 | M36x2 | 47 | Ø25 | Ø25 | 0.4 ～ 1.0 |
| DAH-25A1 | 1.0 ～ 2.0 | |||||||
