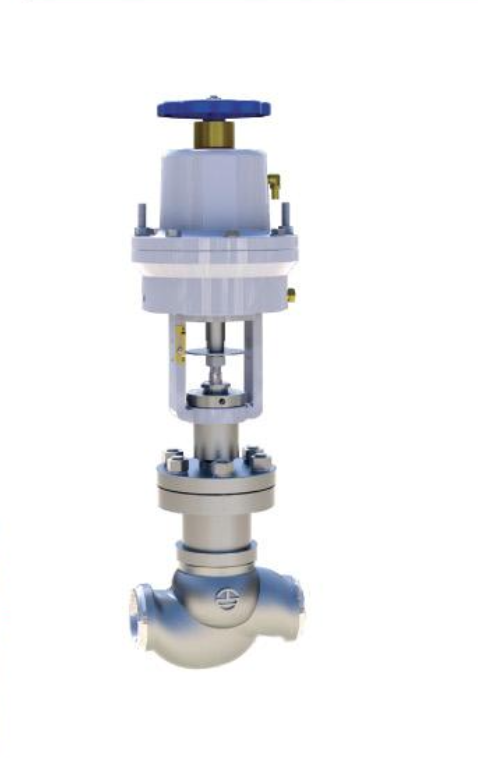

Parameters |
---|
DN: Ø65 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bağlantı Şekli: Alın Kaynaklı |

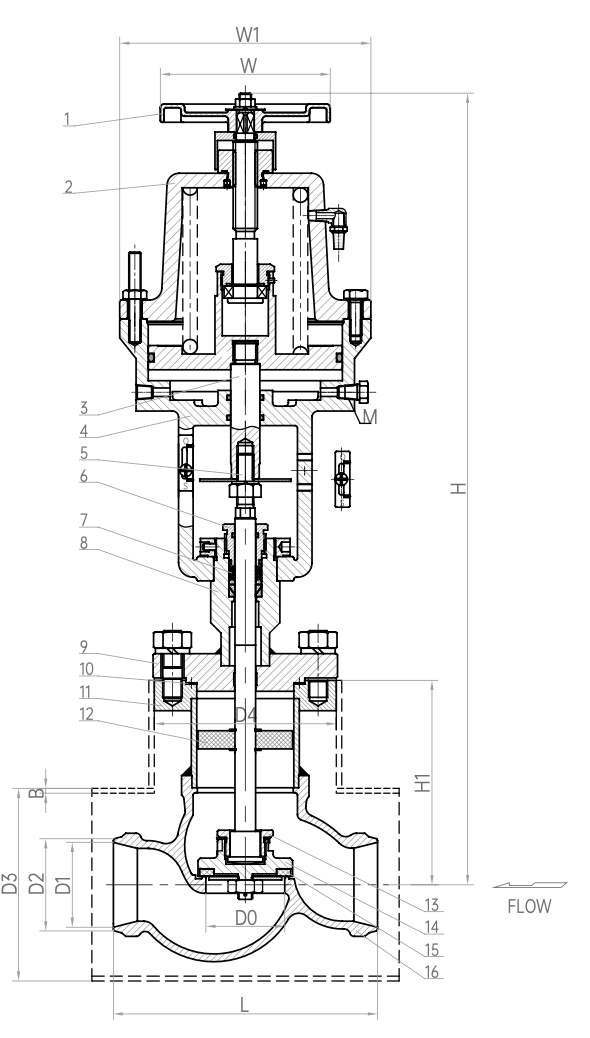

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Çevirme Kolu | Y102 | 7 | Rondela | PTFE | 13 | Bağlantı Somunu | S30408 |
2 | Aktuatör Kapağı | ZL104 | 8 | Boğaz Contası | S30408 | 14 | Disk | S30408 |
3 | Ara Bağlantı Mili | S30408 | 9 | Başlık | S30408 | 15 | Gövde | S30408 |
4 | Alt Muhafaza | ZL104 | 10 | Rondela | RPTFE | 16 | Disk Contası | PCTFE |
5 | Hareketli Mil | S30408 | 11 | Flanş | S30408 | |||
6 | Boğaz Somunu | S30408 | 12 | Mil Muhafazası | PTFE |
Model No | Özellikler & Ölçüler (mm) | PN(MPa) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | L | W | W1 | B | M | D0 | D1 | D2 | D3 | D4 | ||
DZQ-65 | 654 | 168.5 | 218 | Ø140 | Ø207 | 4 | Rc1/4 | Ø65 | Ø70 | Ø76 | Ø159 | Ø150 | 1.6 |
DZQ-65B1 | 654 | 168.5 | 218 | Ø140 | Ø207 | 4 | Rc1/4 | Ø65 | Ø70 | Ø76 | Ø159 | Ø150 | 2.5 |
DZQ-65B2 | 654 | 168.5 | 218 | Ø140 | Ø207 | 4 | Rc1/4 | Ø65 | Ø70 | Ø76 | Ø159 | Ø150 | 4.0 |
