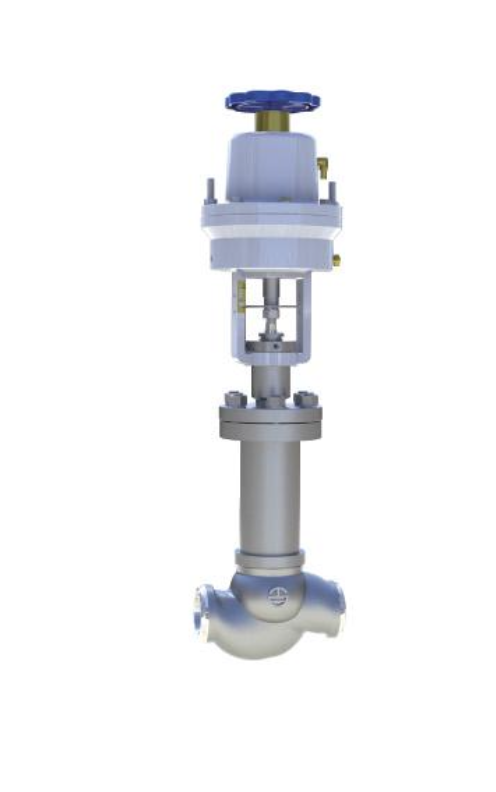

KRİYOJENİK VAKUM CEKETLİ AKTÜATÖRLÜ GLOB VALF PN16
| Parameters |
|---|
| PN：1.6 MPa |
| DN: Ø25~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Alın Kaynaklı |
Bu ürün EAC, TS tarafından sertifikalandırılmıştır.
Standartlar: TR CU 032/2013, GB/T 24918
Standartlar: TR CU 032/2013, GB/T 24918
| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Çevirme Kolu | Y102 | 7 | Rondela | PTFE | 13 | Bağlantı Somunu | S30408 |
| 2 | Aktuatör Muhafazası | ZL104 | 8 | Boğaz Contası | S30408 | 14 | Disk | S30408 |
| 3 | Ara Bağlantı Mili | S30408 | 9 | Başlık | S30408 | 15 | Gövde | S30408 |
| 4 | Alt Muhafaza | ZL104 | 10 | Rondela | RPTFE | 16 | Disk Contası | PCTFE |
| 5 | Hareketli Mil | S30408 | 11 | Flanş | S30408 | |||
| 6 | Boğaz Somunu | S30408 | 12 | Mil Muhafazası | PTFE | |||

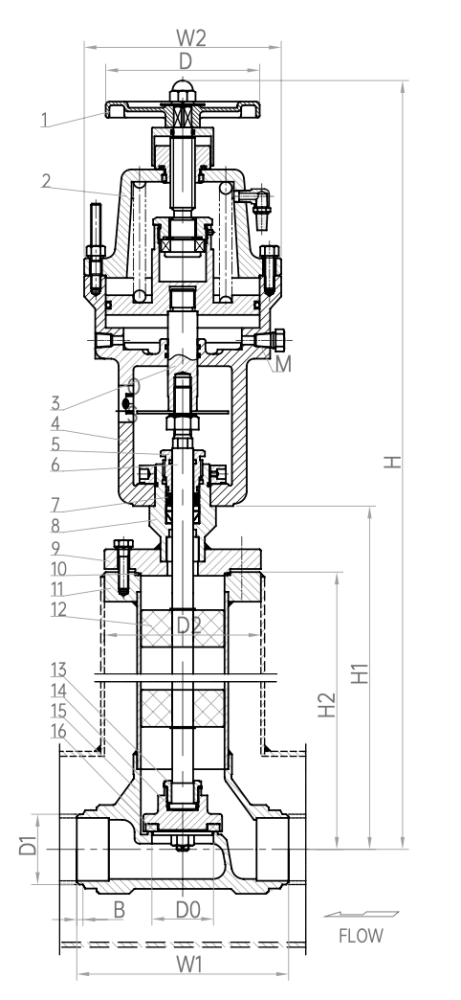

| Model No | Özellikler & Ölçüler (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | W | W1 | W2 | B | M | D0 | D1 | D2 | |
| DZQ-25K | 600.5 | 302.5 | 240 | Ø100 | 90 | Ø130 | 8 | Rc1/4 | Ø25 | Ø32 | Ø82 |
| DZQ-32K | 609.5 | 311.5 | 250 | Ø100 | 105 | Ø130 | 8 | Rc1/4 | Ø32 | Ø38 | Ø101 |
| DZQ-40K | 691.5 | 343.5 | 286.5 | Ø125 | 120 | Ø160 | 8 | Rc1/4 | Ø40 | Ø45 | Ø101 |
| DZQ-50K | 697.5 | 349.5 | 290 | Ø125 | 140 | Ø160 | 10 | Rc1/4 | Ø50 | Ø57 | Ø126 |
