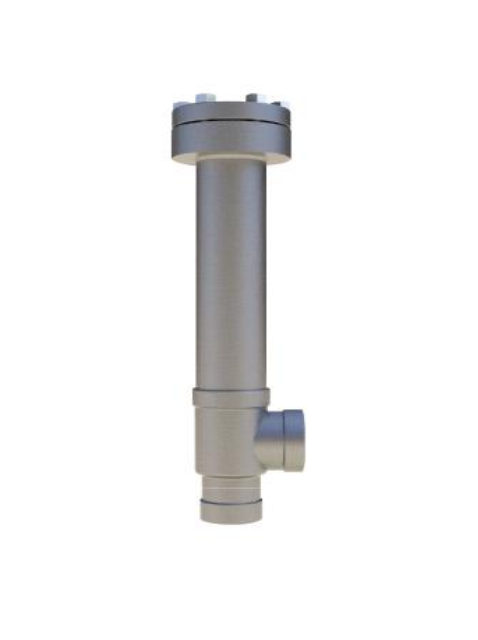

KRİYOJENİK VAKUM CEKETLİ ÇEK VALF KÖŞE TİP PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø40 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Soket Kaynaklı |
Bu ürün EAC, TS tarafından sertifikalandırılmıştır.
Standartlar: TR CU 032/2013, GB/T 24925
Standartlar: TR CU 032/2013, GB/T 24925

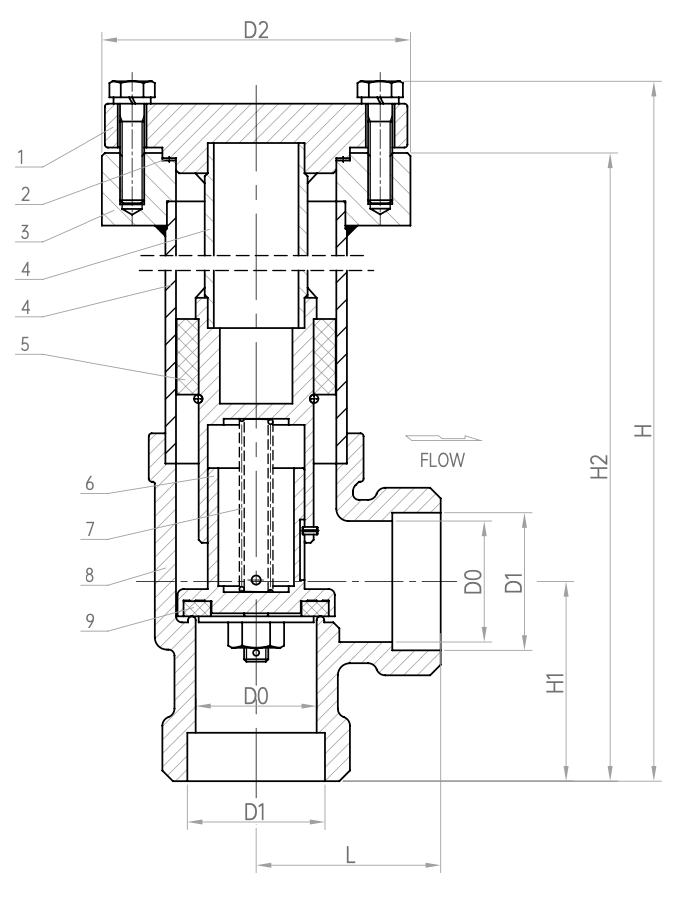

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Başlık | S30408 | 4 | Bağlantı Borusu | S30408 | 7 | Yay | S30210 |
| 2 | Rondela | RPTFE | 5 | Mil Muhafazası | PTFE | 8 | Gövde | CF8 |
| 3 | Flanş | S30408 | 6 | Disk | S30408 | 9 | Disk Contası | PCTFE |
| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | L | B | D0 | D1 | D2 | |
| DZH-40J | 350 | 66 | 329 | 61 | 15 | Ø40 | Ø45.5 | Ø101 |
