Özellikler |
---|
PN:4.0 MPa |
DN: Ø25~Ø50 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bağlantı Şekli: Alın Kaynaklı |

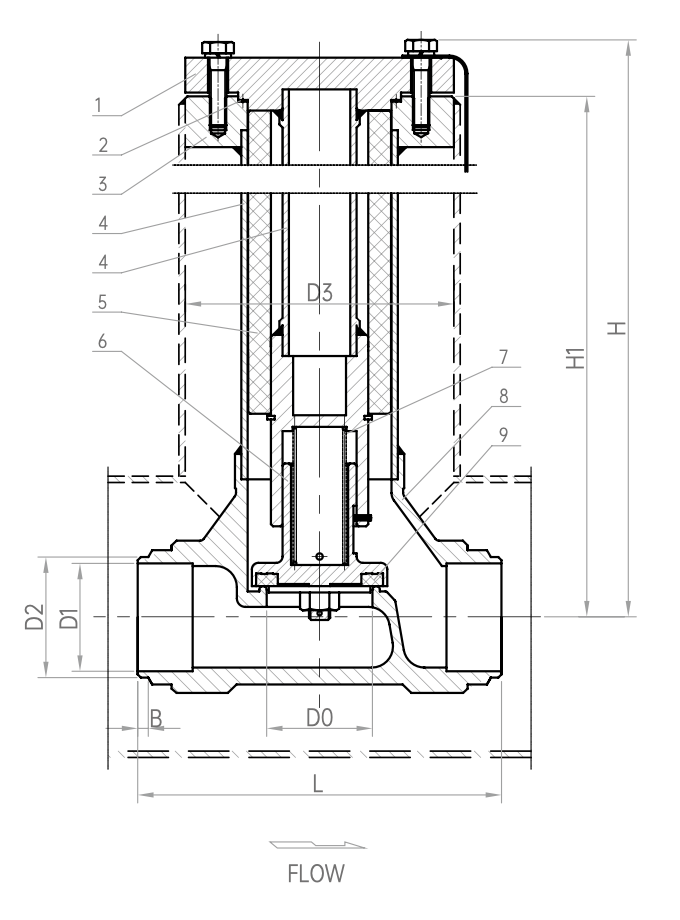

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Başlık | S30408 | 4 | Bağlantı Borusu | S30408 | 7 | Yay | HPb59-1 |
2 | Rondela | RPTFE | 5 | Mil Muhafazası | PTFE | 8 | Gövde | CF8 |
3 | Flanş | S30408 | 6 | Disk | S30408 | 9 | Disk Contası | PCTFE |
Model No | Özellikler & Ölçüler (mm) | |||||||
---|---|---|---|---|---|---|---|---|
H | H1 | B | L | D0 | D1 | D2 | D3 | |
DZH-25K | 262.5 | 240 | 8 | 90 | Ø25 | Ø27 | Ø32 | Ø82 |
DZH-32K | 273.5 | 250 | 8 | 105 | Ø32 | Ø32 | Ø38 | Ø101 |
DZH-40K | 310 | 286.5 | 8 | 120 | Ø40 | Ø39 | Ø45 | Ø101 |
DZH-50K | 315.5 | 290 | 10 | 140 | Ø50 | Ø51 | Ø57 | Ø126 |
