Özellikler |
---|
PN:4.0 MPa |
DN: Ø40~Ø50 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bağlantı Şekli: Soket Kaynaklı |
Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Çevirme Kolu | Y102 | 7 | Rondela | HPb59-1 | 13 | Bağlantı Somunu | S30408 |
2 | Hareketli Mil | S30408 | 8 | Burç | HPb59-1 | 14 | Disk | S30408 |
3 | Boğaz Somunu | S30408 | 9 | Başlık | CF8 | 15 | Gövde | CF8 |
4 | Boğaz Somunu | HPb59-1 | 10 | Rondela | RCTFE | 16 | Disk Contası | PCTFE |
5 | Rondela | PTFE | 11 | Flanş | S30408 | |||
6 | Bağlantı Borusu | S30408 | 12 | Mil Muhafazası | PTFE |

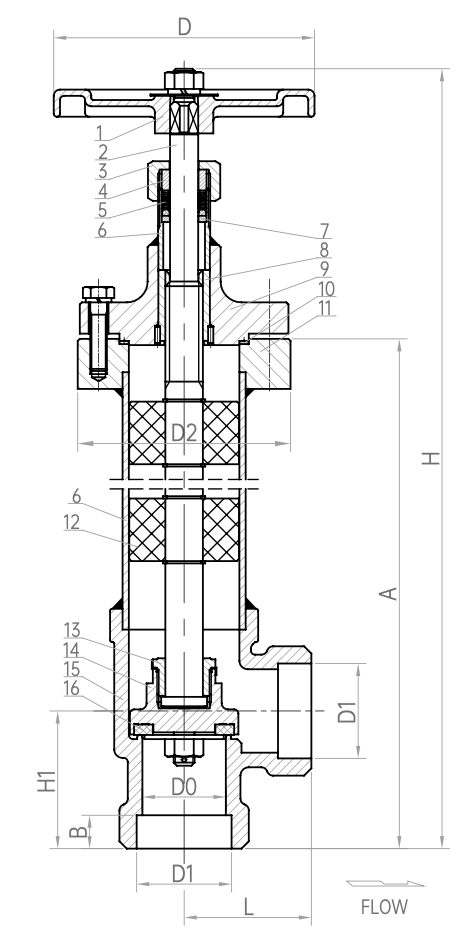

Model No | Özellikler & Ölçüler (mm) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
H Açık | H Kapalı | A | B | L | D0 | D1 | D2 | D3 | D4 | |
DZJ-40J | 479.5 | 465 | 66 | 336 | 15 | 61 | Ø125 | Ø40 | Ø45.5 | Ø101 |
DZJ-50J | 490.5 | 475.5 | 70 | 334.5 | 15 | 70 | Ø140 | Ø50 | Ø57.5 | Ø126 |
