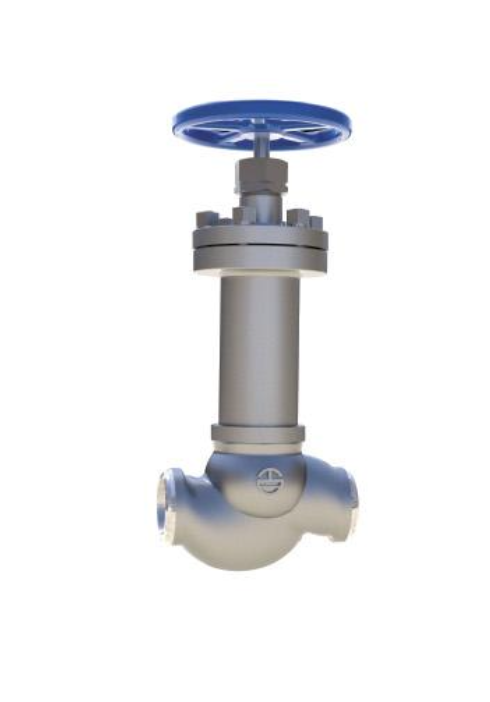

Özellikler |
---|
PN:2.0 MPa |
DN: Ø65 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bağlantı Şekli: Alın Kaynaklı |

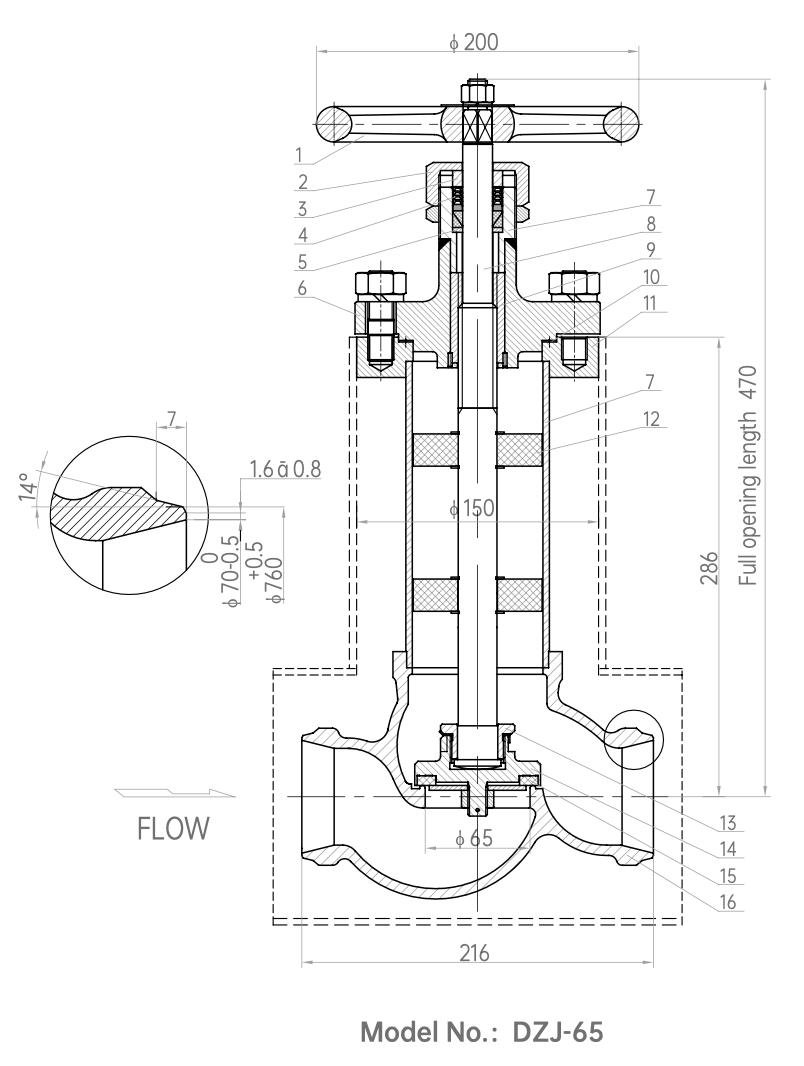

Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Çevirme Kolu | Y102 | 7 | Bağlantı Borusu | S30408 | 13 | Bağlantı Somunu | S30408 |
2 | Boğaz Somunu | S30408 | 8 | Hareketli Mil | S30408 | 14 | Disk | S30408 |
3 | Boğaz Somunu | HPb59-1 | 9 | Burç | HPb59-1 | 15 | Disk Contası | PCTFE |
4 | Rondela | PTFE | 10 | Rondela | RPTFE | 16 | Gövde | CF8 |
5 | Rondela | HPb59-1 | 11 | Flanş | S30408 | |||
6 | Başlık | CF8 | 12 | Mil Muhafazası | PTFE |
