KRİYOJENİK VAKUM CEKETLİ VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø15~Ø50 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Alın Kaynaklı |
Bu ürün EAC, TS tarafından sertifikalandırılmıştır.
Standartlar: TR CU 032/2013, GB/T 24925
Standartlar: TR CU 032/2013, GB/T 24925

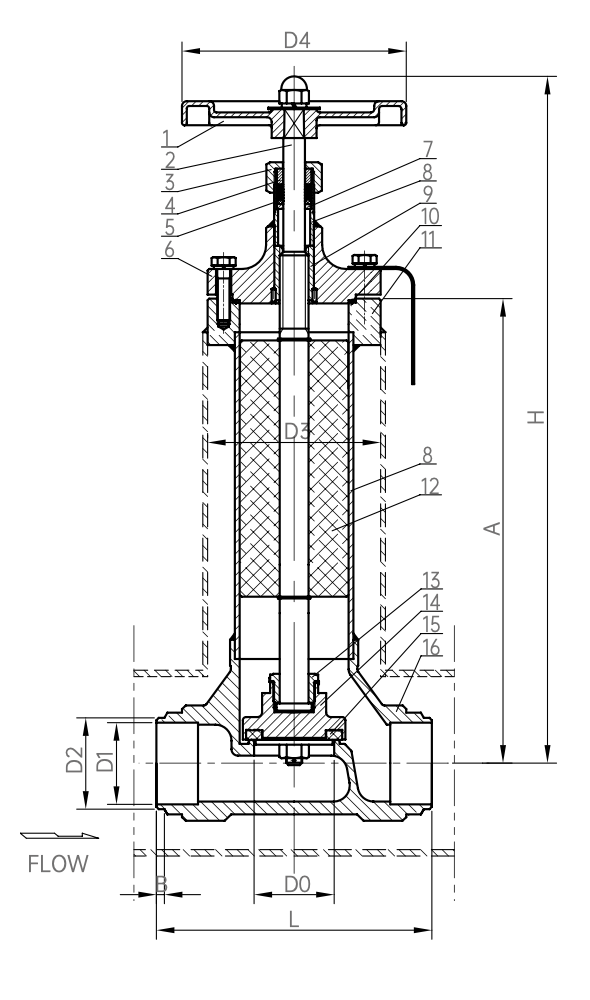

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Çevirme Kolu | Y102 | 7 | Rondela | HPb59-1 | 13 | Bağlantı Somunu | S30408 |
| 2 | Hareketli Mil | S30408 | 8 | Bağlantı Borusu | S30408 | 14 | Disk | S30408 |
| 3 | Boğaz Somunu | S30408 | 9 | Burç | HPb59-1 | 15 | Disk Contası | PCTFE |
| 4 | Boğaz Somunu | HPb59-1 | 10 | Rondela | RPTFE | 16 | Gövde | CF8 |
| 5 | Rondela | PTFE | 11 | Flanş | S30408 | |||
| 6 | Başlık | CF8 | 12 | Mil Muhafazası | PTFE | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H Açık | H Kapalı | A | B | L | D0 | D1 | D2 | D3 | D4 | |
| DZJ-15K | 359 | 345 | 250 | 6 | 65 | Ø15 | Ø14 | Ø18 | Ø63 | Ø80 |
| DZJ-25K | 364 | 349 | 240 | 8 | 90 | Ø25 | Ø27 | Ø32 | Ø82 | Ø100 |
| DZJ-32K | 370 | 357 | 250 | 8 | 105 | Ø32 | Ø32 | Ø38 | Ø101 | Ø100 |
| DZJ-40K | 434 | 416 | 286.5 | 8 | 120 | Ø40 | Ø39 | Ø45 | Ø101 | Ø125 |
| DZJ-50K | 436 | 421 | 290 | 10 | 140 | Ø50 | Ø51 | Ø57 | Ø126 | Ø140 |
