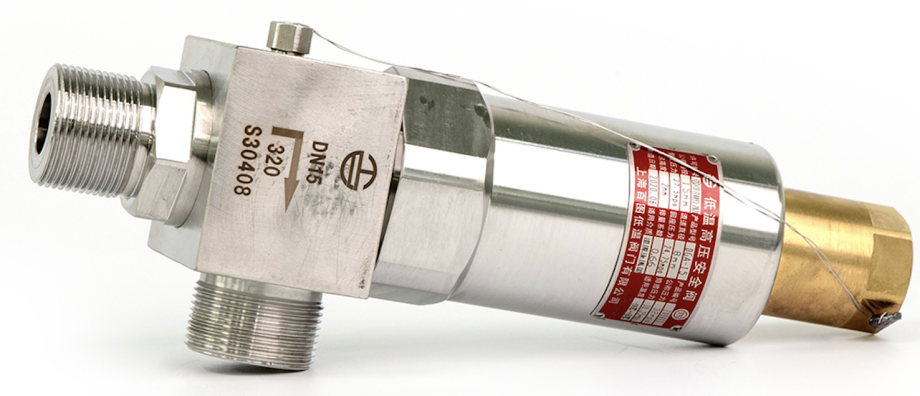

KRİYOJENİK YÜKSEK BASINÇ TANK EMNİYET VALFİ PN320
| Özellikler |
|---|
| PN：32 MPa |
| DN: Ø15 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Debi Katsayısı: 0.66 |
Bu ürün EAC, TS tarafından sertifikalandırılmıştır.
Standartlar: TR CU 032/2013, GB/T 29026
Standartlar: TR CU 032/2013, GB/T 29026

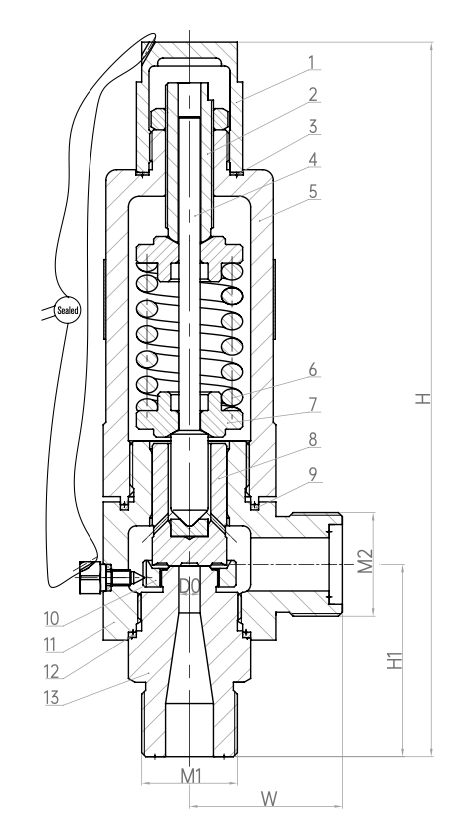

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Kapak | HPb59-1 | 6 | Yay | S30210 | 11 | Gövde | S30408 |
| 2 | Ayar Vidası | HPb59-1 | 7 | Yay Yatağı | S30408 | 12 | SızdırmazlıkContası | T2 |
| 3 | Yatak Contası | PTFE | 8 | Disk | S32168 | 13 | Valf Yatağı | S32168 |
| 4 | Ejector Bar | S42020 | 9 | Sızdırmazlık Contası | T2 | |||
| 5 | Başlık | S30408 | 10 | Ayar Ring | HPb59-1 | |||
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı (MPa) | |||||
|---|---|---|---|---|---|---|---|
| H | H1 | D0 | W | M1 | M2 | ||
| DGA-15.A01 | 269 | 72.5 | Ø8 | 57.5 | M36×2 | M39×2 | 11 ～ 19.9 |
| DGA-15.A02 | 20 ～ 28 | ||||||
| DGA-15.A03 | 5 ～ 10.9 | ||||||
