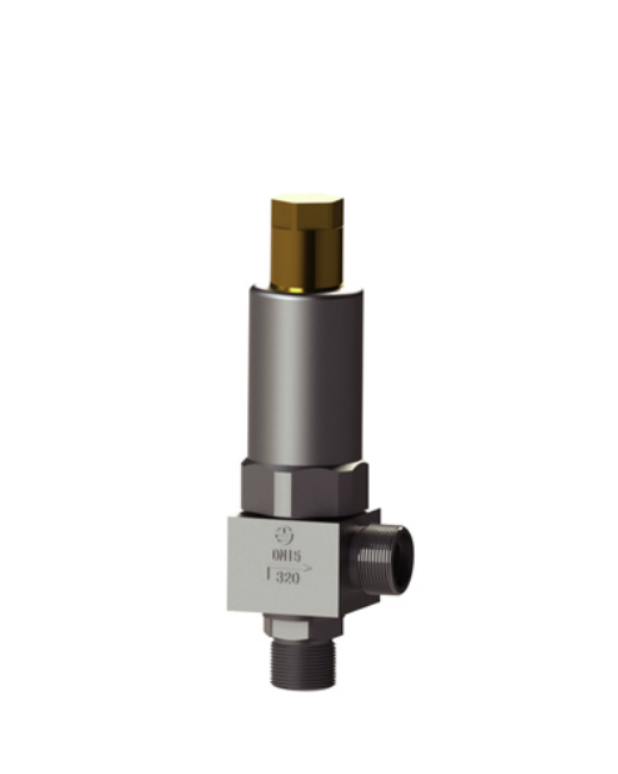

KRİYOJENİK YÜKSEK BASINÇ TANK EMNİYET VALFİ PN420
| Özellikler |
|---|
| PN：42 MPa |
| DN: Ø15 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: CNG |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: GB/T 12243, TR CU 032/2013
Standartlar: GB/T 12243, TR CU 032/2013

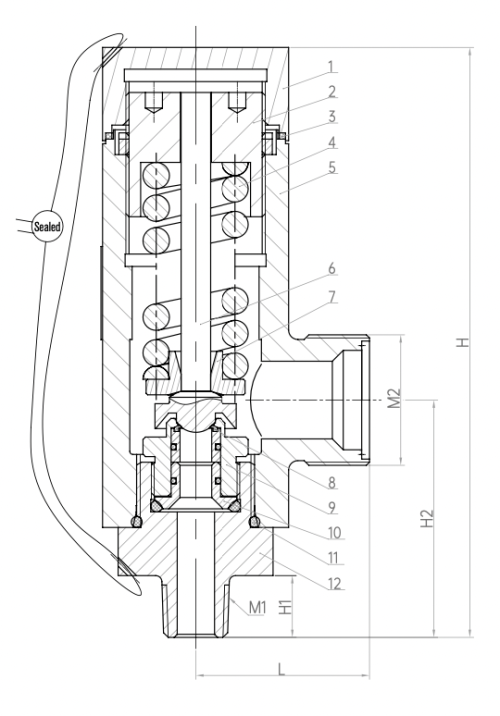

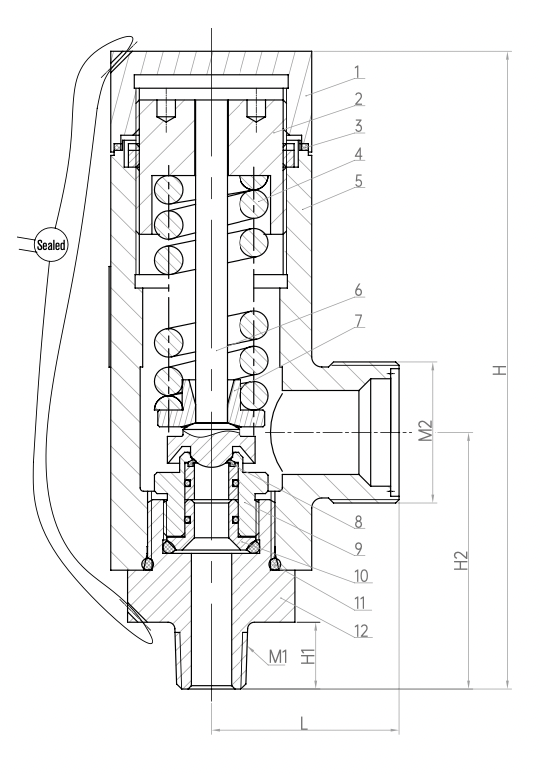

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Kapak | CF8 | 5 | Gövde | CF8 | 9 | Valf Yatağı | S51740 |
| 2 | Ayar Somunu | HPb59-1 | 6 | Disk | S51740 | 10 | Destek Yatağı | S30408 |
| 3 | Yatak Contası | PTFE | 7 | Yay Yatağı | S51740 | 11 | O Ring | HNBR |
| 4 | Yay | S30210 | 8 | Yatak Contası | HNBR | 12 | Adaptör | S31608 |
| Model No | Özellikler & Ölçüler (mm) | Basınç Ayar Aralığı (MPa) | ||||||
|---|---|---|---|---|---|---|---|---|
| H | H1 | H2 | D0 | L | M1 | M2 | ||
| QGA-15 | 190 | 20 | 76.5 | Ø12 | 56 | NPT1/2 | M42×2 | 17 ～ 37 |
| QGA-15.A01 | 10 ～ 16.9 | |||||||
