LNG DOLUM BAŞLIĞI PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün EAC tarafından sertifikalandırılmıştır.
Standartlar: TR CU 032/2013
Standartlar: TR CU 032/2013

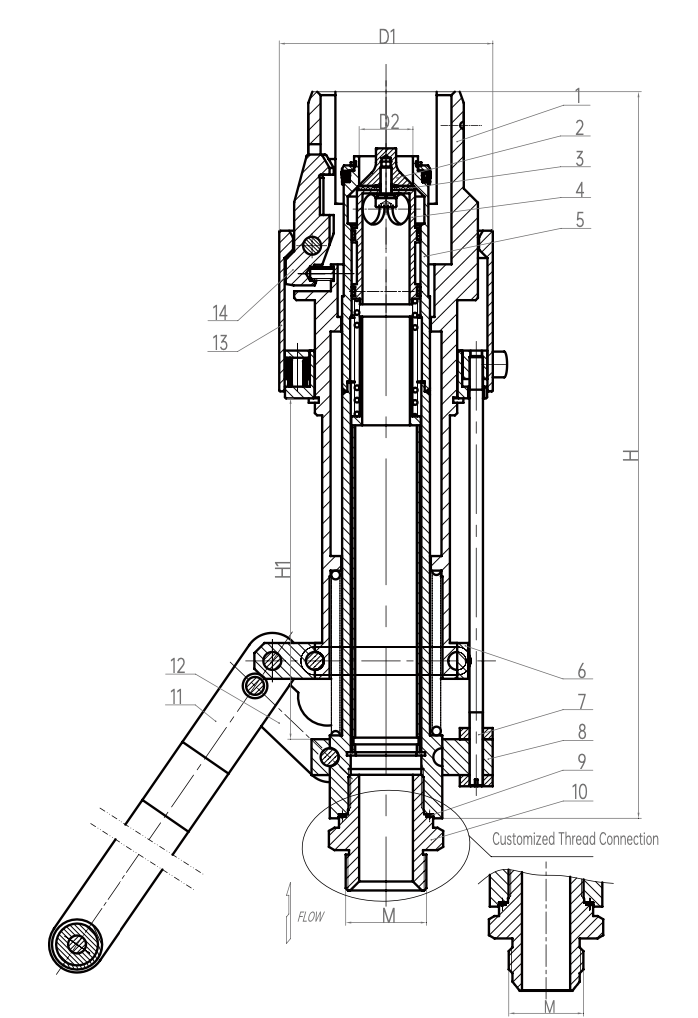

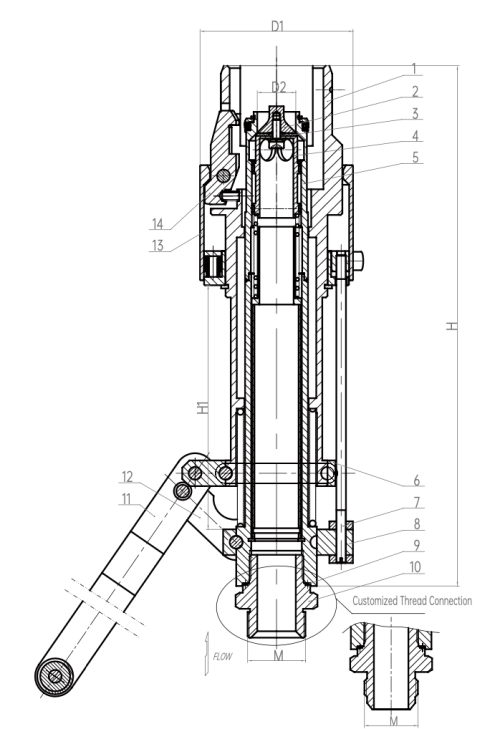

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Dış Gövde | 3A21 | 6 | Sabit Blok A | 7075（T6) | 11 | Açma-Kapatma Kolu | S30408 |
| 2 | Üst Kapak | S30408 | 7 | Pull Bar | S30408 | 12 | Connecting Plate | S30408 |
| 3 | Yatak Contası | PCTFE | 8 | Sabit Blok B | 3A21 | 13 | Casing Pipe C | S30408 |
| 4 | Disk | 3A21 | 9 | Yatak Contası | D#9000 | 14 | Kıskaç | S30408 |
| 5 | Dolum Borusu | S30408 | 10 | Dişli Bağlantı | S30408 | |||
| Model No | Özellikler & Ölçüler (mm) | ||||
|---|---|---|---|---|---|
| D1 | D2 | M | H | H1 | |
| DCJ-25 | Ø95 | Ø24 | M36x2 | 332 | 152 |
| DCJ-25A | Ø95 | Ø24 | 1-5/16 | 332 | 152 |
| DCJ-25B | Ø95 | Ø24 | M30x1.5 | 332 | 152 |
