LNG TAHLİYE KAPLİNİ PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bu ürün EAC tarafından sertifikalandırılmıştır.
Standartlar: TR CU 032/2013
Standartlar: TR CU 032/2013

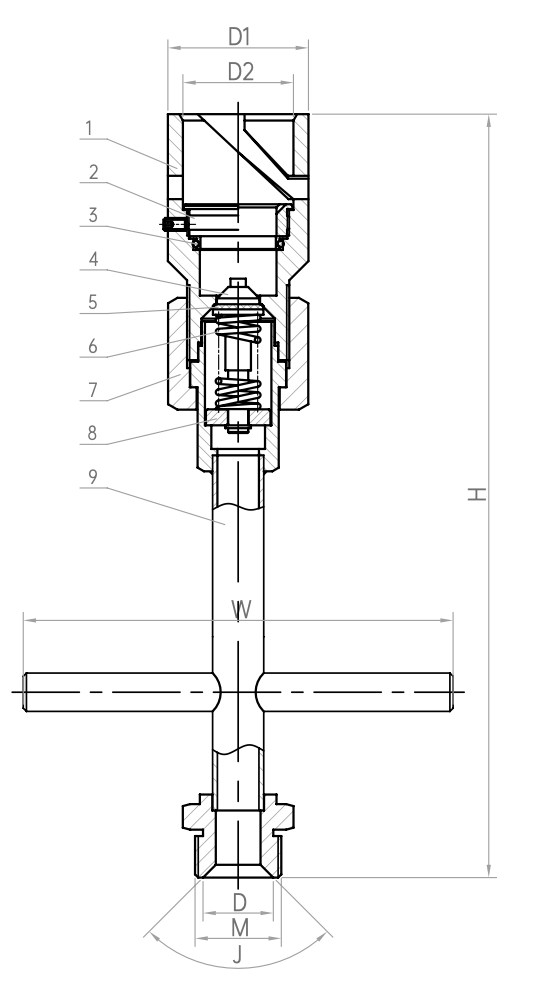

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Giriş Bağlantısı | S30408 | 4 | Disk | S30408 | 7 | Bağlantı Somunu | HPb59-1 |
| 2 | Boğaz Somunu | S30210 | 5 | Yatak Contası | S30408 | 8 | Yay Yatağı | S30408 |
| 3 | O Ring | NBR | 6 | Yay | S30210 | 9 | Uzatma Borusu | S30408 |
| Model No | Özellikler & Ölçüler (mm) | ||||||
|---|---|---|---|---|---|---|---|
| H | A | L | B | M | D0 | D1 | |
| DHJ-10A | Ø44 | Ø34.8 | M27×2 | 178 | 298 | Ø22 | 90° |
| DHJ-10A1 | Ø44 | Ø34.8 | M22×1.5 | 178 | 298 | Ø18 | 90° |
| DHJ-10A3 | Ø44 | Ø34.8 | M22×1.5 | 216 | 446 | Ø18 | 90° |
| DHJ-10A4 | Ø44 | Ø34.8 | M22×1.5 | 238 | 293 | Ø18 | 90° |
