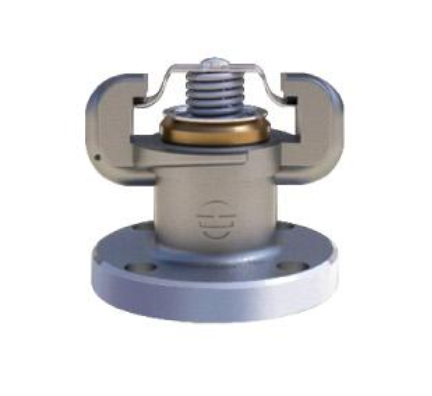

TANK DOLUM AĞZI PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø40 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Flanşlı |
Bu ürün EAC tarafından sertifikalandırılmıştır.
Standartlar: TR CU 032/2013, GB/T 24925
Standartlar: TR CU 032/2013, GB/T 24925

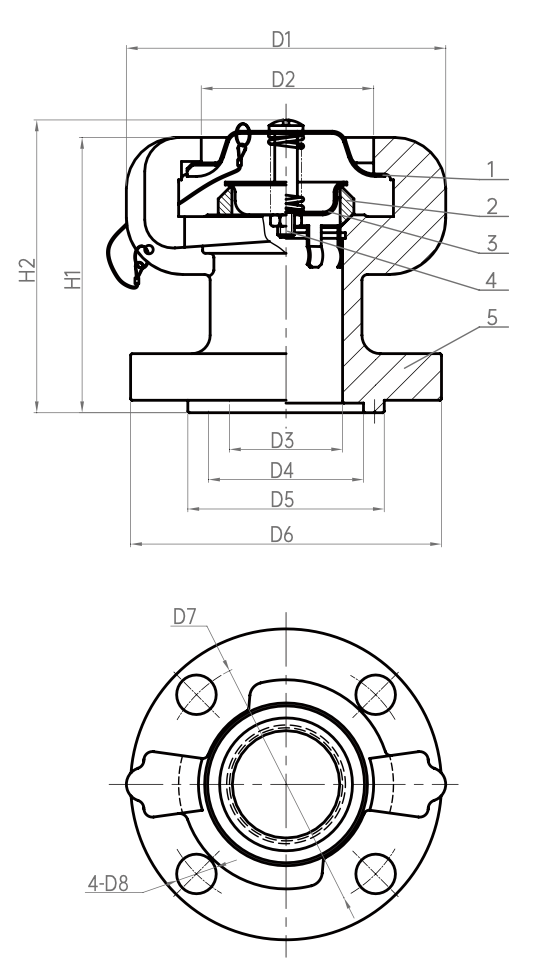

| Malzemeler | |||||
|---|---|---|---|---|---|
| 1 | Postioning Plate | S30408 | 4 | Cıvata | S30408 |
| 2 | Sızdırmazlık Ringi | T3 | 5 | Gövde Giriş Bağlantısı | CF8 |
| 3 | Körleme Kapağı | S30408 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | H1 | H2 | |
| DXK-40 | 113 | 62 | 40 | 54.8 | 69.5 | 110 | 90 | 14 | 97 | 104 |
