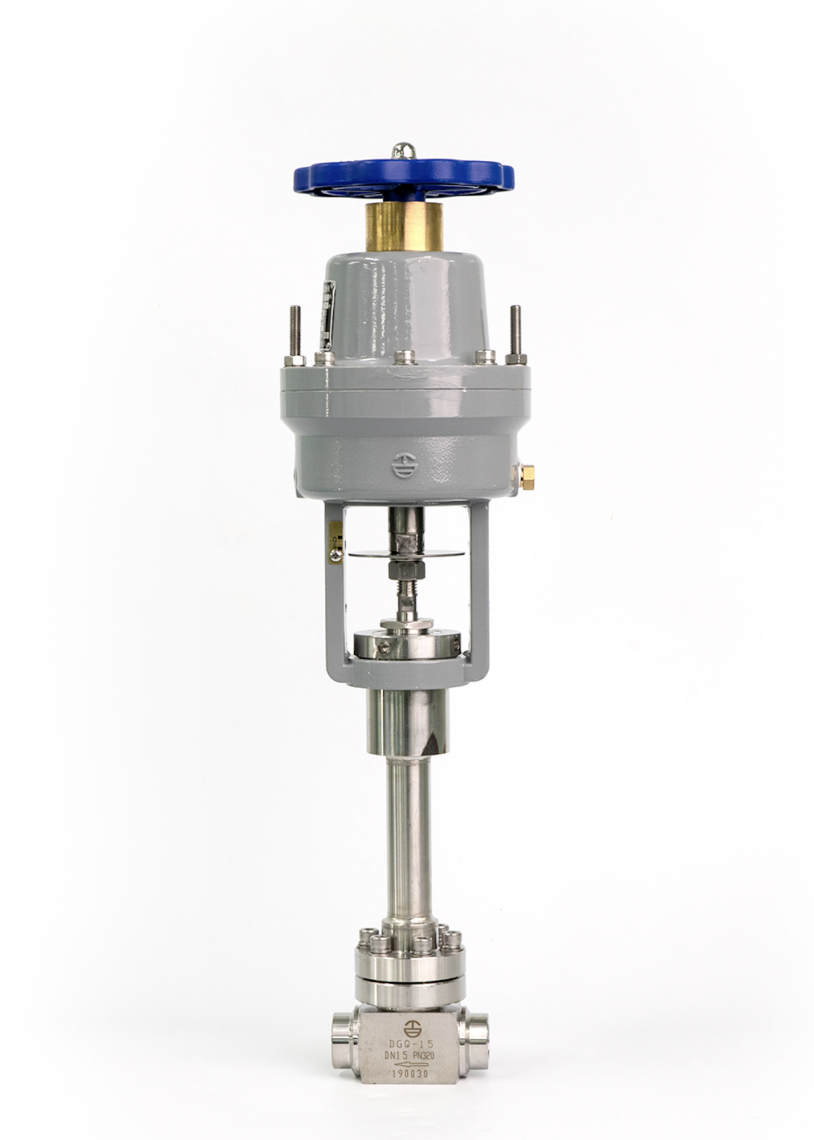

Parameters |
---|
PN:32 MPa |
DN: Ø10~Ø25 |
Dizayn Sıcaklığı:-196℃ ~+80℃ |
Akışkan: LNG, LO2, LN2, LAr, CO2 |
Bağlantı Şekli: Soket Kaynaklı |
Malzemeler | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Çevirme Kolu | Y102 | 6 | Alt Muhafaza | S30408 | 11 | Başlık | PTFE |
2 | Alt Muhafaza | ZL104 | 7 | Boğaz Somunu | PTFE | 12 | Bağlantı Somunu | S30408 |
3 | Kapak | S30408 | 8 | Rondela | S30408 | 13 | Disk | S30408 |
4 | Alt Muhafaza | ZL104 | 9 | Boğaz Contası | S30408 | 14 | Gövde | S30408 |
5 | Mil | S30408 | 10 | Bağlantı Borusu | S30408 |

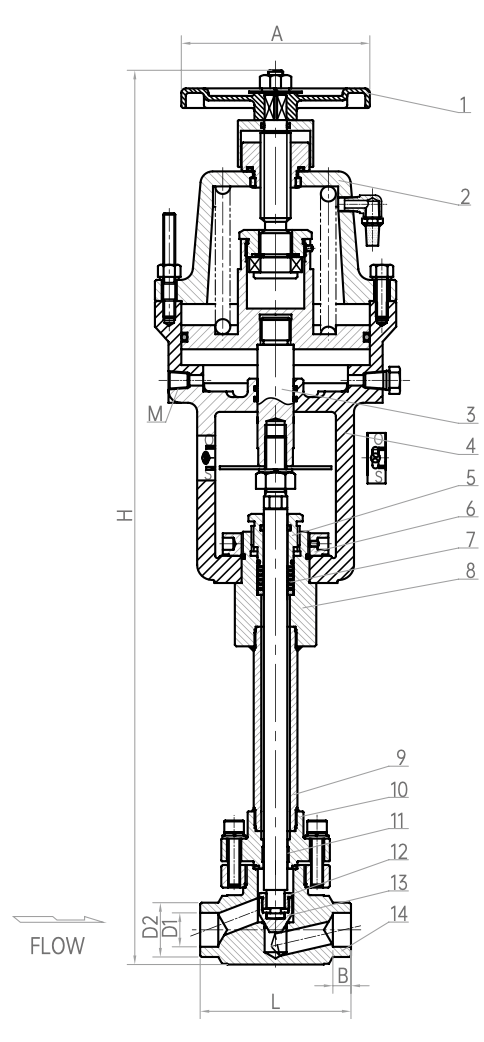

Model No | Özellikler & Ölçüler (mm) | |||||||
---|---|---|---|---|---|---|---|---|
H | A | L | B | M | D0 | D1 | D2 | |
DGQ-10 | 593 | Ø140 | 100 | 10 | Rc1/4 | Ø10 | Ø18.5 | Ø36 |
DGQ-15 | 593 | Ø140 | 100 | 12 | Rc1/4 | Ø15 | Ø22.5 | Ø36 |
DGQ-20 | 593 | Ø140 | 100 | 12 | Rc1/4 | Ø20 | Ø27.5 | Ø36 |
DGQ-25 | 663 | Ø140 | 128 | 12.5 | Rc1/4 | Ø25 | Ø32.5 | Ø46 |
