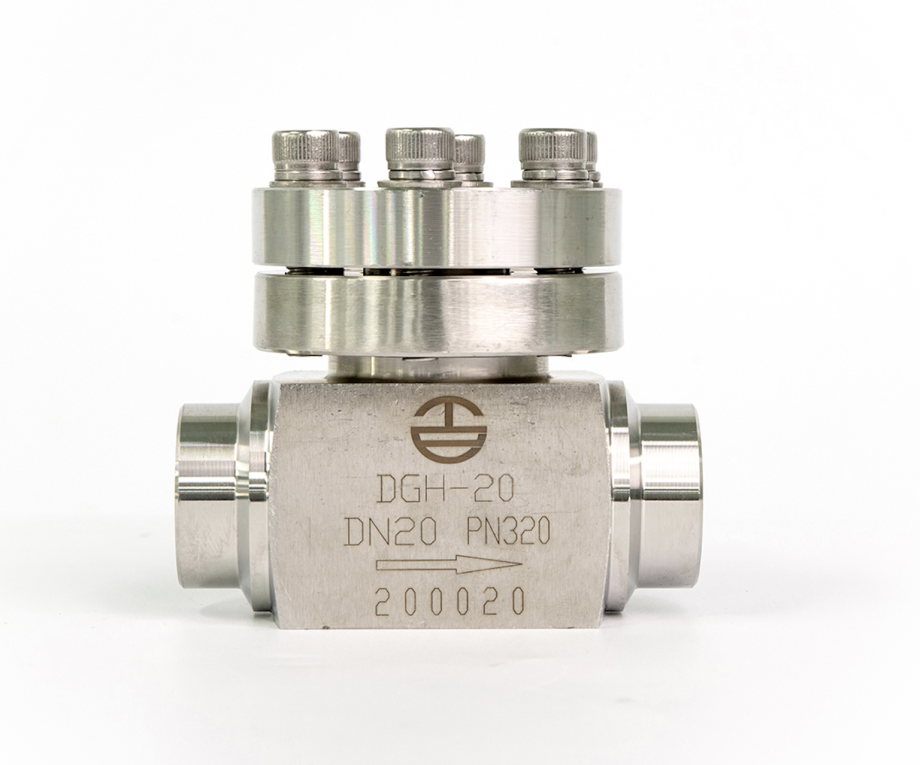

YÜKSEK BASINÇ ÇEK VALF PN320
| Özellikler |
|---|
| PN：32 MPa |
| DN: Ø10~Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Soket Kaynaklı |

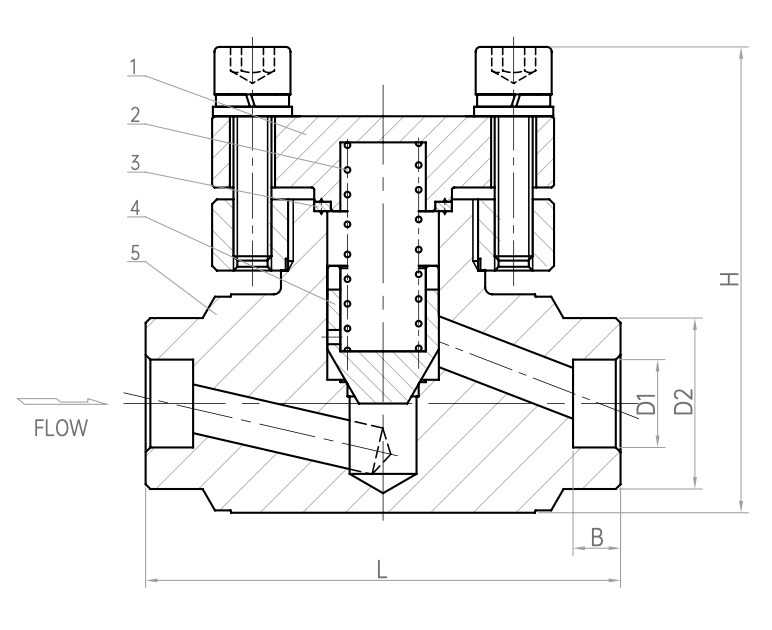

| Materials | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Başlık | S30408 | 3 | Yatak Contası | T2 | 5 | Gövde | S30408 |
| 2 | Yay | S30210 | 4 | Disk | S30408 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||
|---|---|---|---|---|---|---|
| H | L | B | D0 | D1 | D2 | |
| DGH-10 | 98 | 100 | 10 | Ø10 | Ø18.5 | Ø36 |
| DGH-15 | 98 | 100 | 12 | Ø15 | Ø22.5 | Ø36 |
| DGH-20 | 98 | 100 | 12.5 | Ø20 | Ø27.5 | Ø36 |
| DGH-25 | 120 | 128 | 12.5 | Ø25 | Ø32.5 | Ø46 |
