Özellikler |
---|
PN:30 MPa |
DN: Ø15~Ø20 |
Dizayn Sıcaklığı:-40℃ ~+80℃ |
Akışkan: NG, O2, N2, Ar, H2 |

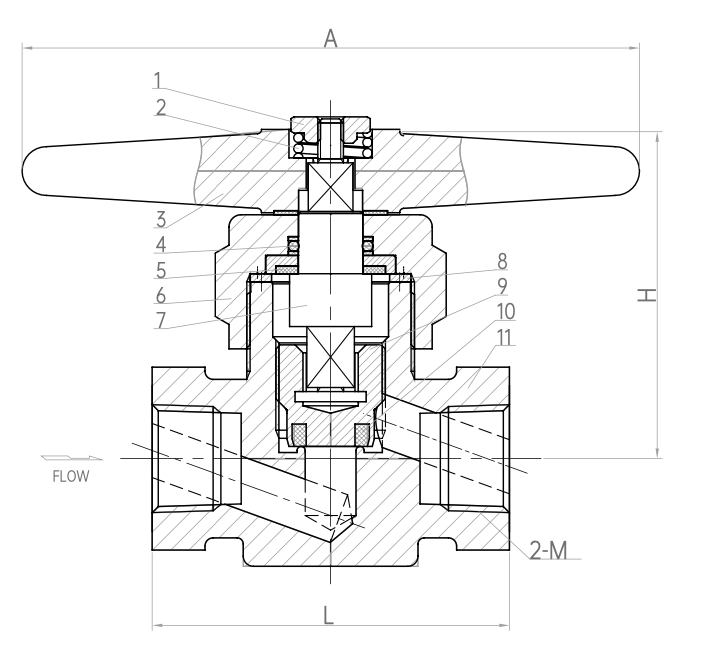

Materials | ||||||||
---|---|---|---|---|---|---|---|---|
1 | Sabitleme Somunu | HPb59-1 | 5 | Sızdırmazlık Contası | Nylon1010 | 9 | Gate | HPb59-1 |
2 | Yay | S30210 | 6 | Boğaz Muhafazası | HPb59-1 | 10 | Sızdırmazlık Contası | Vespel |
3 | Açma-Kapatma Kolu | HPb59-1 | 7 | Hareketli Mil | HPb59-1 | 11 | Gövde | HPb59-1 |
4 | O Ring | HNBR | 8 | Rondela | T2 |
Model No | Özellikler & Ölçüler (mm) | |||
---|---|---|---|---|
H | L | A | M | |
GDF-15 | 84 | 88 | 152 | NPT 3/4 |
GDF-20 | 84 | 88 | 152 | NPT 1/2 |
