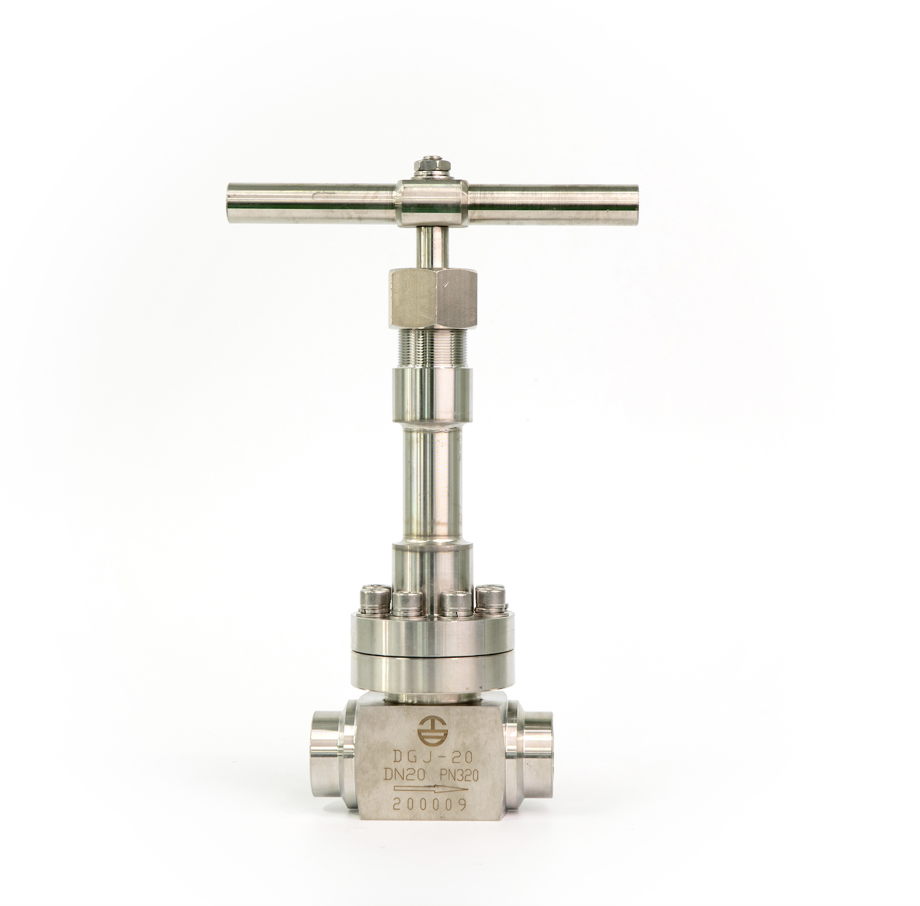

YÜKSEK BASINÇ GLOB VALF PN320
| Parameters |
|---|
| PN：32 MPa |
| DN: Ø8~Ø25 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2 |
| Bağlantı Şekli: Soket Kaynaklı |

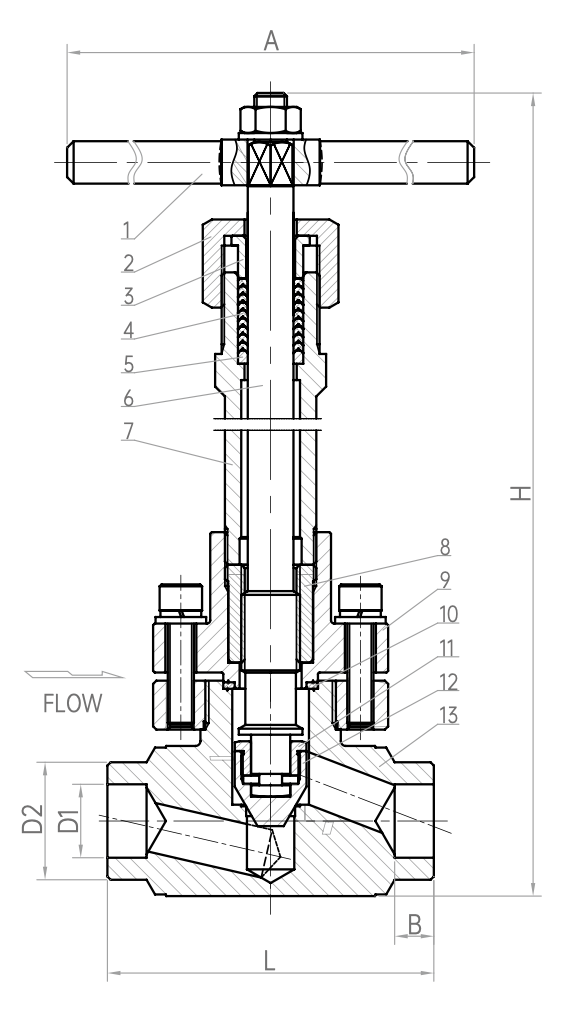

| Materials | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Açma-Kapatma Kolu | S30408 | 6 | Hareketli Mil | S30408 | 11 | Bağlantı Somunu | S30408 |
| 2 | Boğaz Somunu | S30408 | 7 | Bağlantı Borusu | S30408 | 12 | Disk | S30408 |
| 3 | Boğaz Somunu | S30408 | 8 | Burç | HPb59-1 | 13 | Gövde | S30408 |
| 4 | Yatak Contası | PTFE | 9 | Başlık | S30408 | |||
| 5 | Rondela | HPb59-1 | 10 | Yatak Contası | T2 | |||
| Model No | Özellikler & Ölçüler (mm) | ||||||
|---|---|---|---|---|---|---|---|
| H | A | L | B | D0 | D1 | D2 | |
| DGJ-08 | 277.5 | 170 | 100 | 10 | Ø8 | Ø14.5 | Ø36 |
| DGJ-10 | 277.5 | 170 | 100 | 10 | Ø10 | Ø18.5 | Ø36 |
| DGJ-15 | 277.5 | 170 | 100 | 12 | Ø15 | Ø22.5 | Ø36 |
| DGJ-20 | 345 | 219 | 128 | 12.5 | Ø20 | Ø27.5 | Ø46 |
| DGJ-25 | 345 | 219 | 128 | 12.5 | Ø25 | Ø32.5 | Ø46 |
